上海远波辐射防护科技有限公司

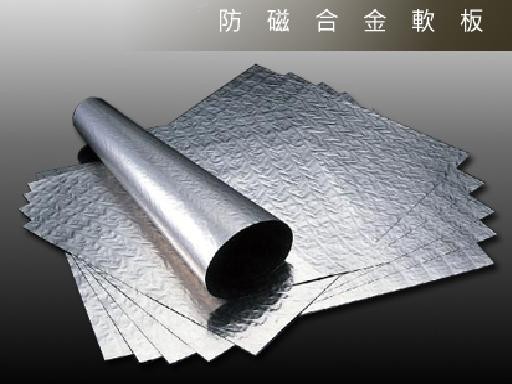

磁场防护帖板

优异性能：高导磁金属材料，提供全面完整的电磁波防护效果
1、本产品是以高导磁性金属与PET薄片压制而成（如下图），质地非常轻薄、柔软且易于使用；
2、在磁场低于100KHZ时本产品有极优秀的防护屏蔽功能；
3、单片使用可屏蔽100μT（1000mG毫高斯）微特斯拉，多层搭配使用将可屏蔽更高单位的低频磁场干扰；
4、当本产品遭受外力弯曲、冲击导致破裂时，仅会对防护磁性能产生极小的影响；
5、为达到最佳屏蔽效果建议大面积铺装使用；
内部结构：采用Finemet Ft-3M tape低频磁场防护帖板，再加上两层PET薄膜组成


应用范围：室内防护、科技与研发、电子工业、军事用途、建材业、通讯业、制药生产业、医疗等等行业

降低或抵制电器产品如：个人电脑、手机、DVC、DSC等装置内的诱导器所产生的磁性干扰。如住宅靠近电缆线或高压电塔，本产品可做为建筑

物屏蔽低频磁场防护，对于易受地理磁极或磁场干扰的仪器设备，可使用本产品做成空间性全面屏蔽。

类型 加长 一般
尺寸 长度 100mm 61mm
宽度 470mm 470mm
产品编号 F1AH0535 F1AH0607
P/N MS-FR 470-100M-TO MS-F SD-460*610-TO
厚度 0.12mm
磁通密度, B 800 (DC H=800A/m) 1.23T
最大导磁率, μ max(DC) 70,000
操作温度范围 -40~+80








屏蔽原理：
磁场由磁体产生，由磁体的N极指向S极，在磁体的外部形成闭合的形式，距离辐射源越近，磁场强度越强。磁场的屏蔽的原理是利用磁性屏蔽材料，改变磁场的方向，由于磁场通过低磁阻的通路被旁路掉，因此可保证被屏蔽的物体不受磁场的干扰影响。
利用磁性屏蔽材料可以给磁场提供一个低磁阻的磁通路，需要选择怎样的材料，提供什么样的通路，应与被保护位置处的磁场强度有关，磁场越强，磁通路的磁阻越低，磁导率越高，也就是说磁性材料的选择与被屏蔽处的磁场有密切的关系，因此在进行磁性屏蔽设计之前，首先需要进行现场的磁场强度测试，根据绘制的测试结果图进行磁性屏蔽材料、厚度、尺寸等选择与设计。
磁屏蔽材料与电屏蔽材料不同之处在于，磁性屏蔽材料的磁导率与外界的磁场强度有关，外界磁场强度不同，磁性材料的磁导率也不同，饱和通量密度也不同，因此在磁场的屏蔽设计中的使用也不同。

屏蔽效果：
经实验检测结果证实本产品具有亿、优异的屏蔽效果，稍微的折叠扭曲也不影响屏蔽效果。


在50HZ时的磁场屏蔽效果
（检测方法：ASTM法医受测尺寸：470mm×70mm×470mm屏蔽箱）



不同频率区间的磁场屏蔽效果
（测试方法：Advantest法；受测尺寸150mm×150mm）

直流磁场的屏蔽效果：
（测试方法：ASTM法；受测尺寸：470mm×470mm×470mm）
