北京金源鼎盛电气有限公司

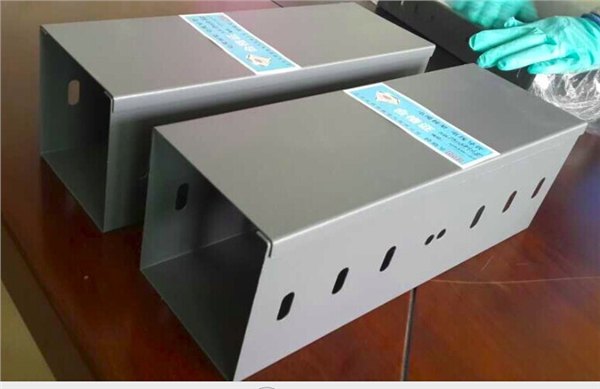

金源电气“金源电缆桥架”之防火电缆桥架，采用在镀锌钢材原料上喷涂防火漆的工艺，来达到防火阻燃的目的. 一 性能描述:: ●要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架 ●插孔平时不用时可将防护板拉闭并加铅封锁死．防止了在插口处灰尘和异物的进入 ●它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下 ●铝合金电缆桥架强度大，结构灵活，重量轻便，施工简单，安装标准，外形美观. ●分接单元额定电流：断路器插接箱额定电流为63～630A； 熔断器插接箱额定电流为50，100，250，400，630A ●适用于多种环境安装使用，可随工艺管道架空敷设 楼板，梁下吊装，室内外墙壁，柱壁，隧道，电缆沟壁上的侧装. ●也可以在露天立柱或者支墩上安装. ●组合式电缆桥架可水平，垂直敷设，可转角，T字型，十字型分支，可调宽，调高，变径. ●组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品 ●结构简单、配置灵活、安装方便、形式新颖等特点 ●在任意部位、不需要打孔、焊接就可用管引出 ●方便工程设计，又方便生产运输、更方便安装施工 金源电气之防火电缆桥架产品-www.jinyuan2008.com 二 注意事项: ●电缆桥架装置的最大载荷，支撑间距应小于允许载荷和支撑跨距. ●选择电缆桥架的宽度时应留有一定的备用空位，以便为今后增添电缆用. ●当电力电缆和控制电缆较少时，可同一电缆桥架安装，但中间要用隔板将电力电缆和控制电缆隔开敷设. ●电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4处，水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下. ●电缆桥架装置应用可靠接地.如利用桥架做接地干线，应将每层桥架的端部用16mm平方软铜线链接起来，与总接地干线相通，长距离的电缆桥架每隔30~50米接地一次，本厂各连接板的电阻值均小于3~4欧，可保安全使用. ●电缆桥架装置除需屏蔽装保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒雨淋.对如埯焊接安装时，旮件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理. 金源电气之防火电缆桥架产品-www.jinyuan2008.com 三 应用范围: ●它适用于电压在10千伏以下的电力电缆，以及控制电缆，照明配线等室内，室外架空电缆沟，隧道的敷设. ●工矿能源交通煤炭等大型工业设备的新建以及输电改造等. 金源电气之防火电缆桥架产品-www.jinyuan2008.com杜总13810955300
