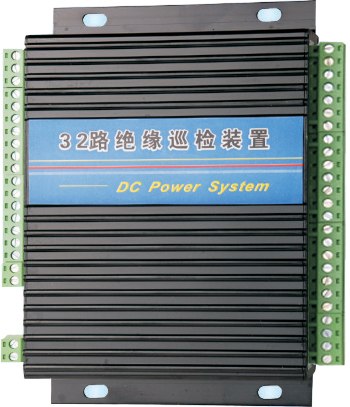

绝缘监测单元LXJY-32是电力直流柜监控系统的套件之一,用于在线监测直流母线和各分支路的绝缘状况.可监控两段独立母线,单个单元最多可监测32路支路绝缘状况,单元具有RS485通讯接口,多个单元通过通讯总线并联使用,最多可监测992路支路绝缘状况;
n主要技术参数
n电源电压:D C±12V
n输入功率:≤7W
n电压测量精度:1 % (满量程)
n支路告警设置:500Ω-50KΩ(省缺为20KΩ)
n单个主机或从机检测支路数量:32路
n外扩从机数:最多31个
n可监测支路数:最多992路
n支路电阻测量精度:≤15% (可阻性支路)
n报警输出接点:1路(触点容量DC220V、0.1A)
n支路巡检时间:3~6 S
n通讯接口:R S458
n卧式外形尺寸: (高X宽X深):
n           主机55mmX170mmX115mm(LXJY-32A型)
n           从机55mmX170mmX115mm(LXJY-32B型)
n整机重量:主机＜1kg  从机＜1 1kg
n环境温度：－５℃～　＋40℃
n  特点
n单个单元既可检测两段独立的直流母线，兼容220V/110V两种电压等级
n单个单元可在0～32路中任意设定两段母线各自的支路数，两段母线完全隔离
n采用主从结构，可支持多个从机，最大可实现992支路巡检
n可用设置告警门限，适应不同地区气候条件
n可以监测正负母线绝缘等值下降情况
n单元化设计，应用灵活方便
n装置内部具有自检功能，便于维护
n符合电磁兼容和安规标准
