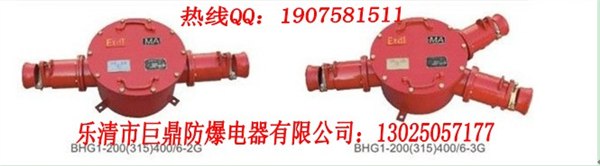

供应BHG1-400/6-2T高压电缆接线盒，6KV高压接线盒，2T高压接线盒
BHG1-400/6KV-2T矿用高压接线盒  BHG1-400/6KV-2T高压接线盒      BHG1-400/6KV-2T防爆高压接线盒  BHG1-400/10KV-2T矿用高压接线盒，BHG1系列矿用高压电缆接线盒，BHG1系列矿用隔爆型高压电缆接线盒使用说明书，本标准规定了供用户了解产品，正确搬运，安装，使用和维护的要求及内容。
BHG1系列矿用隔爆型高压电缆接线盒使用说明书
1、范围
本标准规定了供用户了解产品，正确搬运，安装，使用和维护的要求及内容。
2、执行标准
接线盒执行GB3836.1～3-2000和MT/T946-2005《煤矿用增安型高压电缆接线盒》和Q/GD001-2008《矿用隔爆型高压电缆接线盒》标准。
3、概述
3.1  接线盒适用于具有爆炸性气体（甲烷）和煤尘混合物的煤矿井下采煤掘进巷道中连接电力电缆电路接线之用。
3.2  产品型号含义
3.4  防爆标志：“ExdI”
3.5  防爆型式：矿用隔爆型
4、工作条件
接线盒适于下列工作环境：
海拔高度不超过1000m；
环境气压（86～110）kpa；
环境温度(—20～＋40)℃；
空气相对湿度不大于98%（＋25℃时）；
具有甲烷煤尘爆炸性混合物的煤矿井下；
无显著摇动和剧烈冲击振动的环境；
在无破坏金属及绝缘的气体和蒸气的环境中；
污染等级：3级；
安装类别：Ⅲ类。  接线盒的主要参数见表1。
表1
型号  额定电压
（kV）  额定电流
（A）  电器间隙
（mm）  爬电
距离（mm）  电缆外径
（mm）  控制线路
额定电压  控制线路
额定电流
BHG1-400(315,200)/6-3(2)  6  200,315,400  60  80  φ68～φ78  127V  5A
BHG1-200/10-2  10  200  100  125  φ68～φ78  127V  5A
BHG1-400/10-3(2)  10  400  100  125  φ68～φ78  127V  5A
外形尺寸及重量
外形尺寸mm  重量kg
BHG1-400(315,200)/6-2  856X552X220  60
BHG1-400(315,200)/6-3  885X400X220  70
BHG1-400（200）/10-2  906X420X256  70
