塑料拖链的用途和特点
  （1）适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
  （2）拖链的每一节都能打开，便于安装和维修。运动时噪音低、耐磨，可高速运动。
  （3）塑料拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库石油平台，冶金工业等领域。塑料拖链的结构

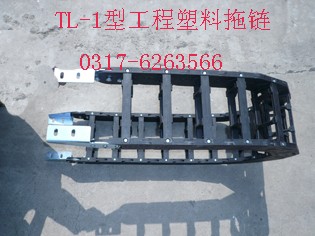

  （1）拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。
  （2）相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。
  （3）单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。
  （4）另可提供分隔片，将链内空间按需要分隔开。


外型尺寸(高*宽) 内腔规格(高*宽) 弯曲半径
50*92 30*52 100 150 200
50*100 30*60
50*125 30*85
50*150 30*115
50*175 30*135
60*92 40*52
60*100 40*60
60*125 40*85
60*150 40*115
60*170 40*135
70*150 45*102 150 200 250
70*175 45*125
70*200 45*152
70*225 45*175
80*150 55*102
80*175 55*125
80*200 55*152
80*225 55*175
90*200 65*150 200 250 300
90*250 65*200
90*300 65*250
90*350 65*300
100*200 75*150
100*250 75*200
100*300 75*250
100*350 75*300
