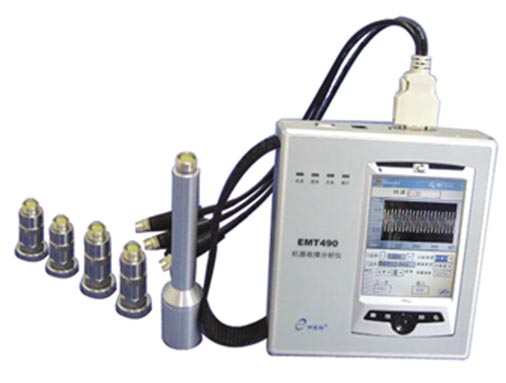

EMT490系列机器故障分析仪特性描述：

EMT490系列机器故障分析仪采用独特的内嵌PDA（掌上电脑）结构，是新一代便携式FFT数据采集与信号分析仪器。
该仪器 体积小、重量轻、结构紧凑，既满足了便携式采集的要求，又实现了强大的现场数据采集和机器故障分析功能，还可通过选装软件扩展现场单、双面动平衡功能；具有路径识别系统，自动识别被测机器编号，便于点检定位；支持网络化数据管理与分析诊断功能，通过EMT800设备状态监测与故障分析网络数据平台汇总，可快速、全面掌握机器的运行状态及发展趋势，分析诊断机器故障，确保机器安全稳定地运行。
该仪器适用于工业领域中各类机器，如汽轮机、压缩机、电机、风机、水泵等的离线式状态点检和故障分析。

EMT490系列机器故障分析仪系统功能：

振动采集与故障分析功能
  可采集振动速度、加速度、位移的各种参数；
  可测量1/2/3/4通道频谱、时域波形；
  可监测各个通道的棒图；
  可进行轴心轨迹分析(单通道除外)；
  可进行总值趋势分析，以观察变工况设备的总值波动曲线；
  可任意设定采集条件，如采样点数，分析频率等；
  完善的数据库管理：包括机器管理、测点管理、数据管理、报表管理；
  强大的打印功能：可以打印各种波谱图，数据报表、趋势图；
  通过振动分析功能，可以诊断机器各种转子类低频故障，轴承、齿轮箱类高频故障，并对设备数据进行管理。

现场单、双面动平衡功能
  向导式操作，仅需3－5步即可完成现场动平衡；
  可以从已保存的未完成动平衡过程继续进行动平衡；
  利用现场原有安装条件，开停机2—3次；
  提供试重平衡法和影响系数法；
  具有矢量分解、矢量合成功能便于平衡配重安装；
  一次平衡可使不平衡量减少90%以上；
  平衡报表生成及输出；
     该功能利用机器原有安装条件，无需拆机，真正解决了旋转机械现场动平衡问题，为企业节省了大量时间、人力和资金。

EMT490系列机器故障分析仪技术指标:

硬件：
  主    机：内嵌PDA（掌上电脑）结构，3.5’真彩液晶屏显示，中文Win-CE界面，触摸屏操作；
  通 道 数：振动1/2/4通道可选＋转速（外触发）通道；
  存    储：可扩展FLASH卡使得存储能力无限
  通    讯：USB
  路径识别：DALLAS电子识别系统，自动识别被测机器编号
  采    样：1/2/4通道同时采样保持
  信号处理：各通道绝对独立的信号处理，确保各通道信号的独立性，杜绝通道间干扰
  采样点数：256、512、1024、2048、4096、8192
  谱 线 数：100、200、400、800、1600、3200
  频率范围：DC～40KHz
  低通滤波：不加、600Hz、1KHz、2KHz、3 KHz、4 KHz、5 KHz、6 KHz、
              7 KHz、8 KHz、9 KHz、10 KHz、11 KHz、12 KHz、13 KHz
  积分处理：不加积分、一次积分、二次积分
  高通滤波：0.5Hz、10Hz、400Hz、1KHz
  包络解调：on/off
  抗混滤波：100Hz～20KHz连续可变
  动态范围：14位A/D，～84dB
  窗 函 数：汉宁窗、海明窗、三角窗、矩形窗、采样窗可选
  传 感 器：振动传感器采用电荷放大器内置，环形剪切型加速度传感器；
