一、 功能概述
该仪器可同时对所有热继电器、智能电机保护装置，进行一相或三相校验及整定测试。在测试过程中仪器并自动识别继电器的接点状，具有自动校表功能便于长期使用后的校准。大屏幕液晶显示，汉字化的菜单提示操作，使用方便快捷。
事实上，在大量实验的基础上证实，它不仅能对所有的电流继电器进行测试校验，而且还可以对所有的过流自动化保护装置，进行相应的、有效的检验和测试。
系列热继电器校验仪在设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定，大屏幕显示.,汉字菜单提示操作,读数直观快捷。而高精度的传感器的应用，则有效的保证了测试数据的准确性。
系列热继电器校验仪的测试单元包括：计时器、电流表、电流传感器、调压器、大功率升流器、微电脑控制器等部分。经过多次实践，该仪器具有良好的测试性能，其操作简单、使用方便。被广泛的应用于电力系统，铁路、石化、冶金和矿山等企业中的电气试验。

二、技术参数
1. 工作电源 ：AC380V/220V   50HZ  三相四线制
2. 额定功率 ：3×1KVA
3. 精    度 ：0。5级
4. 输出电流 ： 3×200A  或    3×500A
5. 电压输出：380V，220V
6．  时间测量范围 ：0—9999.99S最小分辩率10mS
7．  显示方式 ：大屏液晶显示,汉字化菜单操作
8、  环境温度：0℃ ~ 60℃
9、  相对湿度：不大于90%
10、 体    积 ： 500×400×150mm
11、 重    量 ： 30Kg

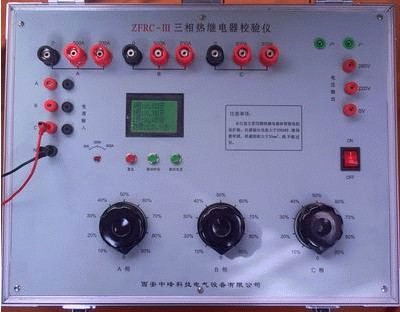

三、仪器面板说明

1．电源输入
2．液晶显示屏
3．Ａ相电流调节旋钮
4．Ｂ相电流调节旋钮
5．C相电流调节旋钮
6 ．输入信号接点（接点不能带电）
7． 辅助电源输出
8． 接点信号输入
9． 功能键


被测试电机保护器的接点状态 ：接点闭合  接点断开
*****  输入信号接不带电常闭或常开空接点  *****


四、仪器操作方法
1.)首先应断开“电源开关”，置于OFF位置，检查并将A、B、C三相电流调节旋钮归零。将电源输入端子A、B、C、N接入三相四线电源，打开电源开关，仪器开机显示：
热继电器校验仪
则表示仪器正常工作
2）关闭电源，将“A、B、C、”三相电流输出端子及接点输入端，用专用测试导线连接到被测试电机保护器的接点。详细接线方法请参阅下图。
3）、电流设定
接线完成检查正确无误后，合上电源开关。不给保护器加辅助电源，然后按下 电流测试 键，再按顺时针调节电流调节旋钮，使电流达到规定值后，分别再进行B和C相电流的设定，。仪器自动记录本次所设定的各项电流值。设置结束，按复位键。进行下次的电流设置。


4）电压设置
根据电动机保护器的需要，辅助电压输出AC220V 380V两个电压档位。选择电机测试电压，连接面板上对应的电压输出端子。
仪器时间的测试项目：过载反时限动作时间；缺相动作时间；不平衡动作时间；短路动作时间。
1）电流输出和电压输入设置完善后，按一下时间测试键仪器可测出保护器过载反时限动作时间。
2）设A、B、C三相电流其中一相电流输出为零，可以测量保护器的缺相动作时间。
3）根据不平衡百分比改变其中一相电流输出值，可以测量保护器的不平衡动作时间。
4）根据短路电流大小调节电流输出值，可以测量保护器的短路动作时间。
测试完毕后，断开电源开关，使各调节旋钮归零，断开电源输入端。
