中山市耐达电子有限公司

特点 :

 高效率，高可靠
开关选择输入电压范围
100%满负荷烧机测试
保护特性：短路/过载/过压
内置直流电扇强迫风冷
风机开关自动控制
外壳编号：H007 工作频率90KHz
2年保质期
尺寸:215*115*50mm（L*W*H）

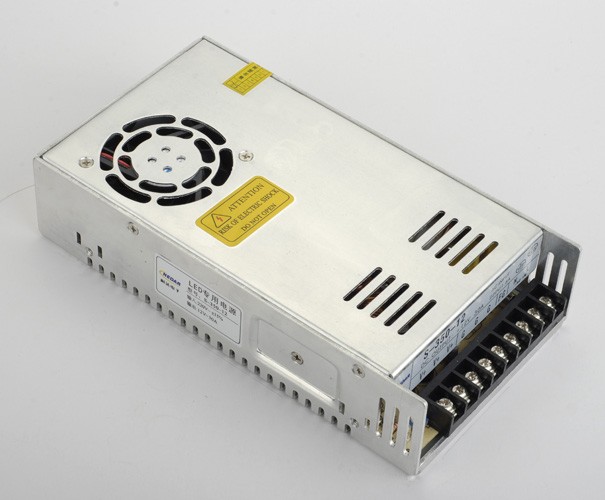

 ZWE-350-12



型号 S-350-5 S-350-7.5 S-350-12 S-350-13.5 S-350-15 S-350-24 S-350-27 S-350-48
输出
 直流输出电压
 5V
 7.5V
 12V
 13.5V
 15V
 24V
 27V
 48V

输出电压容差
 ±2%
 ±2%
 ±1%
 ±1%
 ±1%
 ±1%
 ±1%
 ±1%

额定输出电流
 50A
 36A
 30A
 24A
 25A
 15A
 14A
 8.5A

输出电流范围
 0-50A
 0-36A
 0-25A
 0-22A
 0-20A
 0-15A
 0-11A
 0-6.5A

输出功率
 350W
 350W
 350W
 350W
 350W
 350W
 350W
 350W

纹波及噪音
 150mVp-p
 150mVp-p
 150mVp-p
 150mVp-p
 150mVp-p
 150mVp-p
 200mVp-p
 240mVp-p

直流电压可调范围
 -10%，+14%
 ±20%
 -16%，+10%
 -12%，+11%
 -10%，+20%
 -16%，+10%
 -4%，+18%
 -15%，+17%

启动、上升、保持时间
 2s,20ms,20ms满载

输入
 输入电压范围
 88～132 VAC/176～264VAC47～63 Hz；由开关选择248～370VDC

交流输入电流
 6A/115 V 3.5A/ 230 V

效率
 77%
 80%
 82%
 83%
 84%
 86%
 86%
 87%

冲击电流
 冷启动电流20A/115V40A/230V

漏电流
 ＜3.5mA/240VAC

保护特性
 过载保护
 105%～135%

保护方式：电流限制，间歇式自动恢复

过电压保护
 115%～135%

保护方式: 打嗝模式，自动恢复

风机控制O.T.P
 RT1≥65℃风机开，≤55℃风机关，≥70℃切断输出 (5~15V)

RT1≥70℃风机开，≤65℃风机关，≥80℃切断输出 (24~48V)

环境
 工作温度、湿度
 -10℃～+60℃；20%～90 %RH

保存温度、湿度
 -20℃～+85℃；10%～95 %RH

抗震性
 10～500Hz，2G 10min./1
