济南新世纪试验机制造有限公司

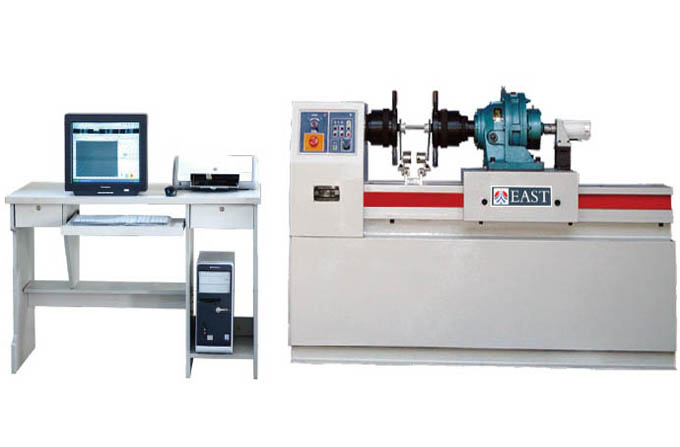

微机控制扭转试验机系列

产品介绍：
该试验机加载由计算机与进口日本交流伺服电机控制系统控制。通过交流伺服电机、摆线针轮减速机带动主动夹头旋转加载，扭矩和扭角检测采用高精度扭矩传感器和光电编码器，计算机动态显示试验转角和扭矩的关系曲线、加速度率、试验峰值等。检测方法符合GB10128-88金属室温扭转试验方法的要求。   本试验机主要对金属和非金属材料、汽车有关零部件等进行扭转实验。是航空航天、交通运输、建材行业、科研部门、各类工科大专院校和工矿企业力学试验室用来测定扭转性能的必要设备。 主要功能特点：●加载方式：采用交流伺服电机及驱动器，可正、反两个方向施加扭矩载荷。●扭矩和转角的测量：扭矩检测采用高精度对称扭矩传感器，转角的检测采用多刻线的LEC型光电编码器。●操作方式：具有手动操作（有正、反向手动操作按钮）和计算机操作两种。
规格型号 WNJ-200 WNJ-500 WNJ-1000 WNJ-2000 WNJ-3000
最大试验扭矩 200Nm 500Nm 1000Nm 2000Nm 3000Nm
有效测量范围 满量程的2%～100%
扭矩加载速度 1°/min～200°/mi
试验扭矩示值相对误差        优于±1%
扭转角测量范围    0～1800°
扭转角相对误差             优于±1%
扭转角显示最小分辨率           0.1°
两夹头间最大距离         500mm 500mm 600mm 600mm 600mm
夹持试样直径尺寸           Φ6～Φ12mm Φ8～Φ30mm
外型尺寸 1420×520×500 1700×820×500
工作电源 220V，50HZ
重量  400kg 450kg   500kg 550kg   600kg
