一、产品性能与特点

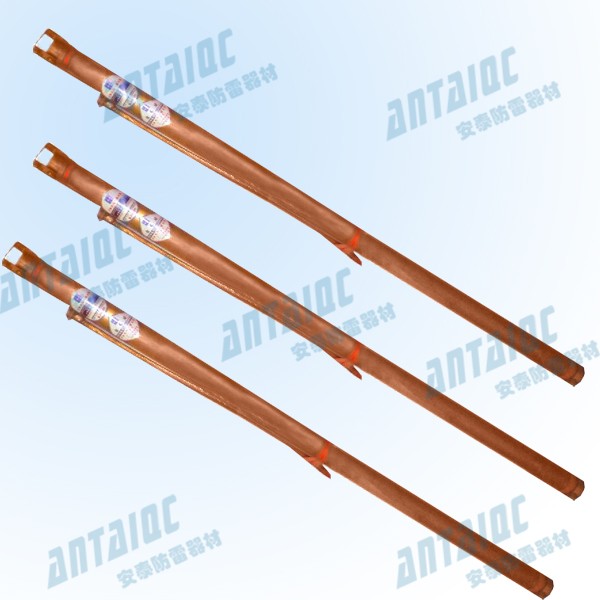

 “安泰”牌电解离子接地极管内填充高碳离子化合物晶体，外表采用铜、钢二种材料。以确保最佳导电性能及较长使用寿命。导体内部填充材料含有特制的电离子化合物，能充分吸收空气中的水分。通过潮解作用，将活性电离子有效释放到土壤中，与土壤及空气中的水分结合，更加促进导体外部缓释降阻，且保持阻值长期稳定。导体内部的化合物，随时间的延长逐步化合成胶质透明状态。我们利用胶质化合物的导电性能，使整个系统能够长期处于离子交换的状态中，从而构成了理想的电解离子接地极。



二、与传统接地改造工艺相比，离子接地极有如下特点：

       离 子 系 统 传 统 工 艺
工作机理 通过电极内部和外部填充材料的离子释放效应，改善电极与周边土壤的接触环境，达到降阻的目的 通过大量的金属材料的铺设降低一定区域内的电阻，实施普通接地方法达到低接地电阻
接地稳定性 其中的外部填充材料具有良好地防腐、吸水、保湿，不受气候变化的影响，接地电阻在施工完成一周后进入持续稳定状态，不受土壤的干湿影响，不会随着时间而上升。 1、干性接触，干燥与潮湿时，接地电阻起伏较大；2、另外由于腐蚀作用，接地电阻随着时间的推移上升较快
寿命周期 具有防腐效果，离子自动补充，因此有效寿命周期30年以上 防腐较差，每隔3至5年，需重新进行土壤改造，降低土壤电阻率
工程工艺 专业工艺，降阻效果明显，施工简单，工程量小，综合费用较低 技术水平较低，工程量大，无工艺保障



三、工作原理
“安泰”电解离子接地极在接地极中加入可逆性缓释填充剂。这种填充剂具有吸水、放水、可逆的特点。当它吸水时，可以吸收自身100-500倍的水分，当外部环境干燥缺水时，又可以完全释放拥有的水分，达到周边水分平衡，这种可逆反应，有效保证了壳层内环境的有效湿度，保证了接地电阻的稳定。通过这种方式产生的离子吸收大地水分后，可以通过潮解作用，将活性电解离子有效释放到周围的土壤中，使接地极成为一个离子发生装置，从而改善周边土质使之达到接地要求。接地极外部填充剂通过与其内部电解离子填充剂的相互作用产生针对壳层土壤的化学处理，降低壳层土壤的电阻率，同时在缓释接地极与大地土壤之间，形成了一个过渡带，增大了接地极的等效截面积和土壤的接触面积，消除了接地体与土壤之间的接触电阻，改善了地中的电场分布，填充剂良好的渗透性能，深入到泥土及岩缝中，形成树根网状，增大了地中的泄流面积。

四、产品技术参数


型号 规格（mm） 重量(kg) 冲击电流(△R) PH值 100Ω·m降阻(Ω)
AT-LZB1500 Ф54×1500 12 ≤1% 7±5% 4
AT-LZB2000 Ф54×2000 14 ≤1% 7±5% 3
AT-LZB2500 Ф54×2500 16 ≤1% 7±5% 2
AT-LZB3000 Ф54×3000 20 ≤1% 7±5% 1
AT-LZB3000L 水平3.0*垂直1.0 20 ≤1% 7±5% 1
RTDL电解离子接地极完全符合UL、NEC、ANS、lEC、BS等国际标准对接地保护设备的要求。

五、设计方法及参考用数量
1，ρ ≈ 2R
其中，ρ为土壤的平均电阻率
R为现地网的接地电阻
S为现联合地网的面积
2，n ≈ 0.0275×ρ / R－0.4
其中，n为所需接地电极的支数
ρ为土壤电阻率
R为接地电阻最大值
3，设计指南

电极数量（根） 1根 2根 3根 4根
接地电阻（Ω）
土壤电阻率（Ω）·m
100 ＜1.9 ＜1.1 ＜0.7 ＜0.5
200 ＜2.9 ＜2.3 ＜2.0 ＜1.1
300 ＜5.9 ＜3.4 ＜2.5 ＜1.7
400 ＜7.9 ＜4.6 ＜3.3 ＜2.3
500 ＜9.9 ＜5.8 ＜4.2 ＜2.9
600 ＜11.8 ＜6.9 ＜4.9 ＜3.5
700 ＜13.8 ＜8.1 ＜5.8 ＜4.0
800 ＜15.8 ＜9.3 ＜6.6 ＜4.7
900 ＜17.8 ＜10.4 ＜7.4 ＜5.2
