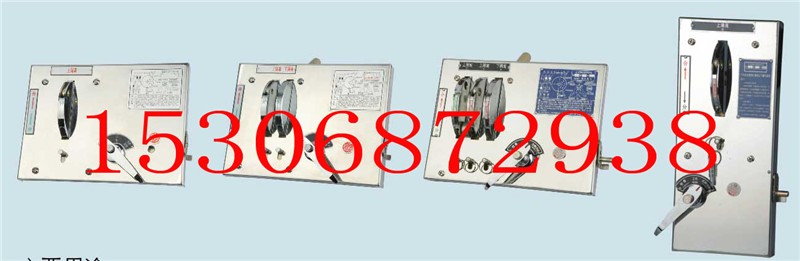

JS联锁机构 五防锁 机械闭锁 行业机械专用
JSXGN－12箱式柜机械闭锁(以下简称闭锁)，是箱式柜用强制性的闭锁装置，采用机械联锁方式控制各个操作程序，满足开关设备“五防”功能的要求，功能的要求，具有操作方便、安全可靠等特点。
概述
JSXGN－12箱式柜机械闭锁(以下简称闭锁)，是箱式柜用强制性的闭锁装置，采用机械联锁方式控制各个操作程序，满足开关设备“五防”功能的要求，功能的要求，具有操作方便、安全可靠等特点。
    本闭锁适用于XGN－12箱型固定式金属封闭开关设备中各种接线方案和结构形式，并能分别与电磁操动机构、弹簧操动机构，F1辅助开关，程序锁，电磁锁联锁，加装电脑附件可实现微机联锁控制。
    使用环境
  ◆ 海拔高度：1000m；
    ◆ 空气温度：上限+40℃，下限-25℃；
    ◆ 相对湿度：日平均不大于95%，月平均不大于90%；
    ◆ 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所
    ◆ 地震烈度：不超过8度
型号及规格

型号含义
 JS XGN—12/□□□—□□□□
附加联锁特征代号:
    F1-与辅助开关联锁
    CD10-与CD10联锁
    CD17-与CD17联锁
    CT8-与CT8联锁
    CT17-与CT17联锁
    CT19-与CT19联锁
    CS-与程序锁联锁
    DS-与电磁锁联锁
    DL-与电脑联锁
X表示下隔离，Ｄ表示下接地
Ｓ表示上隔离
Ｄ表地不上接地
箱式柜用
机械联锁机构
主要型号及规格见下表
型 号 规 格 操作功能 备注
JSXGN-12/DSX-□□□□ 上接地 上隔离 下隔离 Ⅲ型
JSXGN-12/DSD-□□□□ 上接地 上隔离 下接地 Ⅲ型
JSXGN-12/DS-□□□□ 上接地 上隔离 Ⅱ型 (左)
JSXGN-12/SD-□□□□ 上隔离 下接地 Ⅱ型 (右)
JSXGN-12/SX-□□□□ 上隔离 下隔离 Ⅱ型 (右)
JSXGN-12/S-□□□□ 上隔离 Ⅰ型
JSXGN-12/X-□□□□ 下隔离  Ⅰ型
主要功能
    a) 每台机构可操作1-3项隔离和接地开关。
    b) 操作上、下隔离开关程序闭锁。
    c) 操作上、下隔离和接地开关程序闭锁。
    e) 与断路器的操动机构及辅助开关联锁联动。
