                                                   137A0霍尔双极电路

概述  WB137A0 OH137A0 AH137A0霍尔开关电路由反向电压保护器、电压调整器，霍尔电压发生器，差分放大器，史密特触发器和集电极开路输出级组成，能将变化的磁场讯号转换成数字电压输出。

产品特点 灵敏度高、一致性好、抗应力、

电压范围宽、可和各种逻辑电路直接接口

典型应用 高灵敏的无触点开关、控制系统、

直流无刷电机、直流无刷风机



极限参数（25℃）

电源电压VCC···························4.5-20V

输出负载电流IO···················20mA

工作温度范围TA···············-20～85℃

贮存温度范围TS ················-55～150℃

管腿说明：1.电源2.地3.输出

使用注意

1）安装时要尽量减小施加到电路外壳或引线上的机械应力。

2）焊接温度要低于260℃，时间小于3秒。

3）电路为OC输出，需要在1、3腿（电源与输出）之间加一上拉电阻。上拉电阻的阻值与工作电压、通过电路的电流有关。

型号
 137A0
 工作温度
 -20～85℃

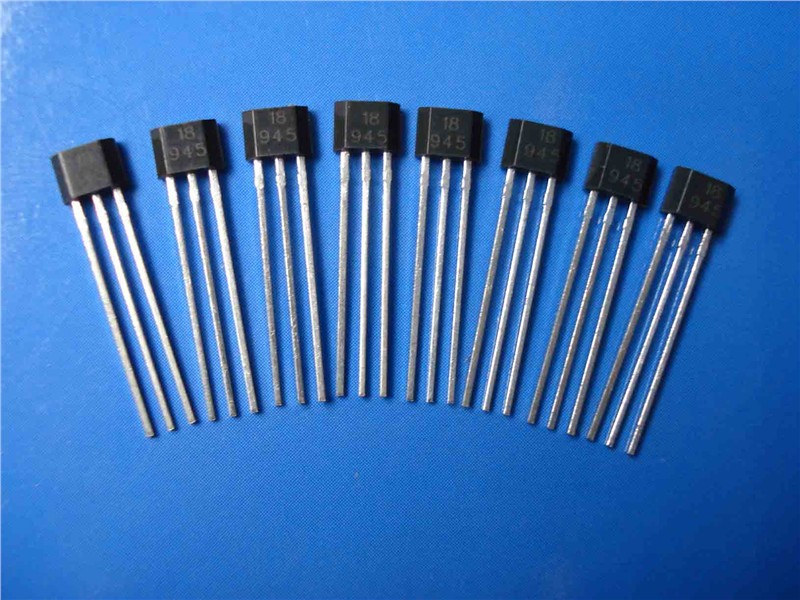

 封装
 TO-92S
 包装
 1000只/袋
