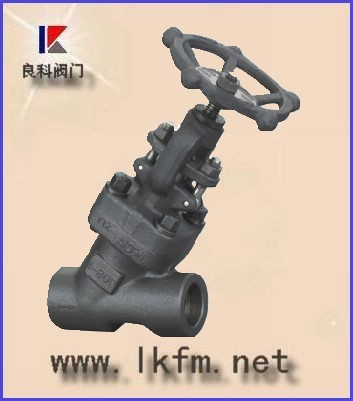

 截止阀系列:锻钢Y型截止阀的详细资料：

锻钢Y型截止阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
  可设计成“Y”型阀的有截止阀和止回阀。

压力自紧式Y型阀设计结构和特征

压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598，标记按MSS-SP-25。
采用以下结构
全径或缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实心阀瓣
自定心压板压套式
整体式上密封座
明杆支架型（OS&Y）
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11
螺纹连接端（NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为针型、节流型、球型、止回型


图1：结构示意图） 序号 零件名称 CS to ASTM  AS to ASTM  SS to ASTM
Type A105  Type A182 F22  Type A182 F304(L)  Type A182 F316(L)
1 阀体 A105N A182 F22  A182 F304(L)  A182 F316(L)
2 阀瓣 A105N A276 304  A276 304(L)  A276 316(L)
3 阀杆 A182 F6a  A182 F304(L) A182 F316(L)
4 密封座 A105N A182 F304 A182 F304(L) A182 F316(L)
5 密封环 F182 F304L  A182 F304(L) A182 F316(L)
6 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L)
7 垫圈 A105N A182 F22 A182 F304(L) A182 F316(L)
8 阀杆螺母 A276 F420
9 轴承压盖 A194 2H  A194 4  A194 8  A194 8M
10 锁紧螺母 A194 2H  A194 4  A194 8  A194 8M
11 手轮 A197
12 对夹块 A105 A182 F22  A182 F304(L)  A182 F316(L)
13 螺栓 A193 B7  A193 B16  A193 B8  A1983 B8M
14 螺母 A194 2H  A194 4  A194 8  A194 8M
15 填料压板 A216 WCB  A351 CF8
16 活节螺栓 A193 B7  A193 B16  A193 B8  A1983 B8M
