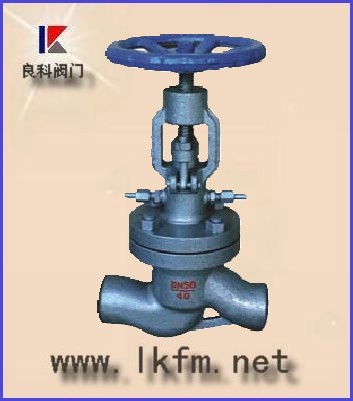

 截止阀系列:水封截止阀的详细资料：

产品引用标准  水封截止阀结构

设计与制造：JB/T3595
结构长度：GB/T15188.1
压力温度等级：GB/T3595
试验与检验：GB13927 JB/T9092

产品用途

水封截止阀适用于公称压力PN2.5～4.0Mpa，工作温度0～425℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上，切断或接通介质,适用介质为：水、油品、蒸汽和非腐蚀气体。

产品结构特点

1.产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接。
2.填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.结构紧凑，操作灵活，检修方便，使用寿命长。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

主要零件的材料说明

阀 体 25、WCB
阀 盖 25、WCB
支 架 25、WCB
阀 瓣 2Cr13、WCB
阀 杆 2Cr13
阀 座 25、304
密封环 包覆垫、增强柔性石墨
填 料 膨胀柔性石墨
阀杆螺母 ZCuA110Fe3


◆性能参数
型号 DS/J61H-25 DS/J61H-40 DS/J61H-64
工作压力（MPa） 2.5 4.0 6.4
适用温度（℃） ≤425
适用介质 水、蒸汽、油品、非腐蚀性气体
材料 阀杆 1Cr13或2Cr13
阀体、阀盖、支架 WCB25
闸板、阀瓣、密封面 Cr13型不锈钢或硬质合金
阀座密封面 不锈钢
阀杆螺母 铝青铜
填料 柔性石墨

订货须知：
一、①水封截止阀产品名称与型号②水封截止阀口径③水封截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定良科阀门公司的水封截止阀型号，请按水封截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门专家为您审核把关。
