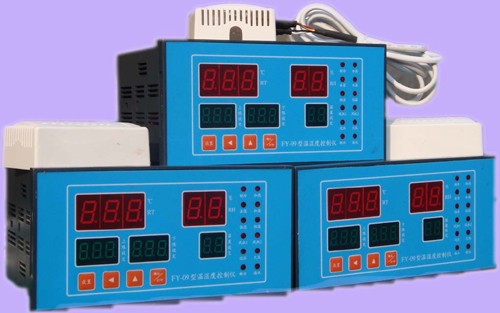

FY-09型温湿度控制仪，具有温湿度同时数字显示，控制值分别显示、定时打印记录等功能，仪表同时具有电压监测功能，缺水保护功能（内部有水位传感器输入接口，只要配接水位传感器，就可以适用需要缺水指示或报警的场合），内置循环定时器，使控制更加灵活，设备配上该仪表，将使其具有很高的自动控制功能。



一、             主要技术指标

1.1              控温范围：0℃----50℃

1.2              控温灵敏度：±0.5℃    控湿灵敏度：±2%RH

1.3              测温准确度：±0.3℃    测湿准确度：5% ~ 7%RH

1.4              温、湿度控制值及上、下限：可以由用户根据需要设定。

1.5              打印记录定时范围：0---999秒可设定。*

1.6              循环定时器定时范围：工作时间  0---9.9分钟、停止时间   0---9.9分钟。

1.7              上位机通信定时范围：0---9.9分钟。

1.8              上限工作延时设定范围：0---9.9分钟。

1.9              控温输出功率：电压220V±10%AC、电流5A；控湿输出功率：电流3A；风机输出功率：电流1A。

1.10          仪表工作环境条件：0℃---±45℃，相对湿度不大于85%。

1.11          仪表工作电压：220V±10%；仪表功耗：<6瓦。

1.12          温、湿度传感器：（智能型）

1.13          仪表安装开空尺寸：150×75（mm）。

1.14          仪表外形尺寸：160×80×170（mm）。

1.15          仪表重量：<1kg

1.16          打印机：(可扩展)



二、             工作原理

本仪表将干、湿温传感器的等效信号转成相应的数字信号，再由微处理器进行处理后显示和智能控制。

   （用户如需定时打印温度和湿度，仪表可扩展时钟和打印机接口。扩展后，仪表能根据设定的打印时间，定时打印“年、月、日、时、分”和当时的温度、湿度。

使用时应把仪表后面板标有打印机接口（R、T）字样的两个接线端与打印机后面板对应的接线端相连，并把220V交流电源接到打印机后面板标有相，中的接线端。）

（正常工作时，加热水箱中的水应浸没水位传感器；当水位低于水位传感器时，仪表的缺水指示灯点亮，说明水箱中缺水
