浙江高桥电子有限公司

  LA115-A2-11

  一、产品型号

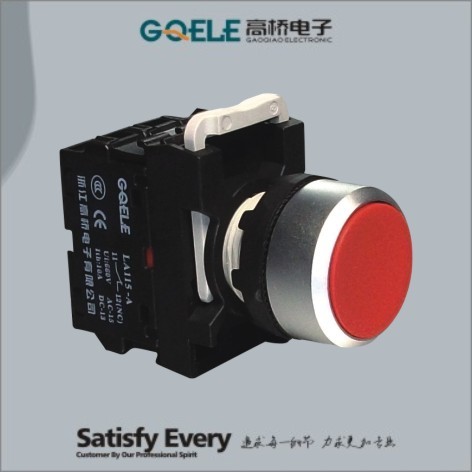

LA115-A2-11    平头自复按钮开关

LA115-A2-11T  平头自锁按钮开关


二、产品说明

l 安装方便

l 开孔直径: Φ22mm Φ25mm

l 颜色：红、绿、黄、蓝、白、黑

l 默认触头模块为一常开一常闭即11，若有其它要求请注明

l LA115 系列按钮包括一般钮，带灯钮， 自锁钮，蘑菇钮，急停钮，钥匙钮，旋钮，高位钮， 双位钮等


三、用途
作为接通或断开接触器等电磁开关之用。它可广泛用于机床、纺织、印刷、轻工等机械及电力、铁路、船舶等控制设备。


四、使用环境条件

周围空气温度-25℃~ +40℃；

海拔高度 ≤ 2000m；

空气相对湿度 ≤90%；

污染等级 3 级；

防护等级IP65；


五、主要技术参数

开关额定值: AC-15  36V/10A  110V/10A  220V/5A  380V/2.7A  660V/1.8A

                    DC-13  24V/4A  48V/4A  110V/2A  220V/1A  440V/0.6A

约定发热电流:  1th  10A

触点电阻:  ≤50mΩ

绝缘电阻:  ≥10mΩ

机械寿命: 一般钮 ≥100×104 次;  旋钮 ≥30×104 次.

                   钥匙钮n≥5×104 次;  急停钮≥5×104 次.


六、装配示意图


七、型号及含义
