                  YJB-2500 补偿微压计


一、用途


补偿微压计用于测量非腐蚀性气体的微小压力，负压力及压力差，也可

用来校准其它压力计，可供实验室和计量单位使用。

二、结构简述


补偿微压计系由微调部分、水准观测部分、反光镜部分及外壳部分组成。

1、微调部分---由刻有200等分的微调盘，固定在长螺杆上，长螺杆动，

水匣做上升或下降运动，在水匣静压可、接嘴上装有示度准块，示度准

块在度板及字板中间移动来指示出水匣的位移高度。


2、水准观测部分---在观测筒内装有水准头，以观测由动压管受压力后

观测筒内液体的变化。


3、反光镜部分---由一个反光镜固定在镜壳上，反光镜面反射观测筒内

的水准头与液面的接触情况，使水准头尖与其倒影的影尖相接微压计读

数调整“基点”。


4、外壳部分---由壳体及横担支持长螺杆，在壳杆上载有水准泡及调节

螺钉，以调节微压计的螺杆及动压管的垂直

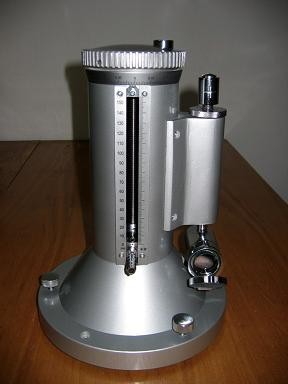

YJB型补偿微压计
产品技术指标
1、型号、测量范围、基本误差
型号 YJB-1500 YJB-2500
规格 0±1500Pa 0±2500Pa
最小分值度 0.01mm 0.01mm
基本误差 ±0.8Pa 在-1.5－1.5Kpa范围：±0.8Pa
在-1.5－<-1.5Kpa范围：±1.3Pa或在>1.5－2.5Kpa
外型尺寸（DXH） 226x322mm 226x422mm
重量 5.5kg 8.5kg


2、精度等级：二等标准
3、工作环境：温度20 ± 5 ℃
