                      S型毕托管流量计

一 . S型毕托管流量计技术参数 :

  1.  L 型皮托管系数在 0.99~1.01 之间 , S 型系数在 0.81~0.86 之间

    2.  测量空气流速小于 40m/s, 测量水流速不超过 25m/s

二 ．S型毕托管流量计用途

  在科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门，常

用皮托管测量管道风速、炉窑烟道内的气流速度，经过换算来确定流量，也可测

量管道内的水流速度。用皮托管测速和确定流量，有可靠的理论根据，使用方便、

准确，是一种经典的广泛的测量方法。此外，它还可用来测量流体的压力。

三 . S型毕托管流量计结构：

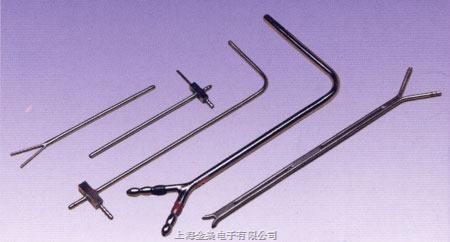

  标准皮托管用两根不同内径管子同心套接而成，内管通直端尾接头是全压管，

外管通侧接头是静压管， S 型皮托管用二支同径管焊接而成，面对气流为全压

端，背对气流为静压端，并在接头处标有系数号及静压接头标记号，使用时不能

接错。侧面指向杆与测头方向一致，使用时可确定方向，保证测头对准来流方向

四 . S型毕托管流量计使用方法：

  1.要正确选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量

断面离来流方向的弯头、变径异形管等局部构件要大于 4 倍管道直径。离下游方

向的局部弯头、变径结构应大于 2 倍管道直径。

  2.测量时应当将全压孔对准气流方向，以指向杆指示。测量点插入孔应避免

漏风，可防止该断面上气流干扰。用皮托管只能测得管道断面上某一点的流速，

由于断面流量分布不均匀，因此该断面上应多测几点，以求取平均值。

  3.使用前测试一下畅通性。小静压孔经常检查，勿使杂质堵塞小孔使用后及

时清洁内外管，以保证长期良好状态。

  4.标准皮托管检定周期为五年。

使用方法：

S型皮托管垂直于管道放置，与L型皮托管相比，S型皮托管对于放置的位置更加

敏感，S型的还可以防堵
。
没有必要区分S型比托管的两个Legs,但要注意的是，迎风的Leg与差压计的

“＋”压力接口相连，另一个Leg与差压计的“－”压力接口相连。
