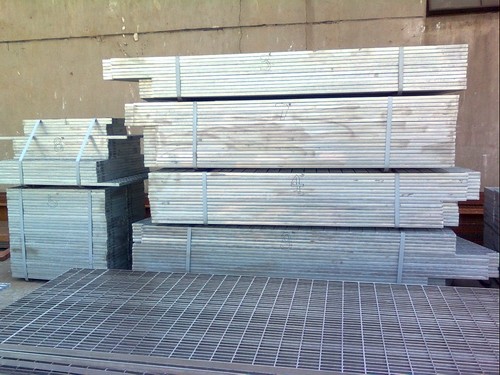

美棱钢格板(又称美棱格栅板、美棱钢格栅)由负载扁钢和横杆按一定的间距经纬排列而成格栅，经向为负载扁钢，即钢格板的长度方向；纬向为横杆，即钢格板的宽度方向。它比起其它建筑材料包括木材、实心钢板、混凝结构或铝制品来说具有如下优越性： 1.重量轻  2.强度高  3. 经济耐用  4.防滑安全5.透光通风  6.不积水、不积灰  7.安装简便  8.用途广泛  9. 外形美观

美棱钢格板适用的行业及范围
冶金、石油、造船、化工、码头、平台、栏栅、脚手架、走道、栈桥、沟面板、踏板、太阳帘、通风透光设施，市政冰场、电厂、废污处理


美棱钢格板具体用途
  ●平台     ●走道     ●轮船甲板
  ●码头上下跳板 ●下水道盖板  ●围墙
  ●地面     ●楼梯踏板   ●机械安全防护
  ●栏栅     ●楼层平台   ●港口地板
  ●铁路过道   ●货架     ●建筑脚手架
  ●防雪围栏   ●机场照明护栏 ●天桥
  ●防盗门窗   ●货车顶部走道


美棱钢格板满足的标准
满足中国标准YB/T4001-1998及美、英、澳等国际通用标准   钢格板标准 热浸锌标准
中国 YB/T4001-1998 GB/T13912-92
美国 ANSI/NAAMM(MBG531-88) ASTM(A123)
英国 BS4592-1-1995 BS729
澳大利亚 AS1657-1985 AS1650


1.1  材质：
普通低碳或不锈钢或其它合金材料
1.2  规格品种：
可代加工成任意尺寸和形状
1.3  板面：
平面格，带齿格或铺纹面钢板

1.4  防护层：
热浸镀锌（满足标准 GB/T13912-92 和标准 BS729 ），热浸塑，各色油漆或客户自定
1.5  安装方法：
焊接或用圆升安装夹，也可由客户自定

钢格板安装指南


图7 1.1 安装夹紧方法：钢格板可由安装者焊接或用紧固安装夹装在钢架上。
1.1.1 焊接安装方法为钢格板与其支撑构件提供最为坚固可靠的永久性联接。
1.1.2 当钢格板要求可移动或表面镀层不容许损坏时，我们推荐并提供美棱格栅专用安装夹。安装夹在必要时可以拆除继续使用。所有安装夹可由一个在钢格板上操作的人安装和紧固。如图7所示。

1.2 安装间隙：如图8、图9、图12所示


1.2.1安装实际间隙一般会因布版的格栅公称尺寸与实际制作公差的差异而有所改变，安装时应调整均匀。可以根据下面尺寸进行调整。


6mm是推荐值， 用户可根据受荷扁钢的间距来决定具体尺寸， 但不可超过受荷扁钢的间距。


装夹的固定安装方法
每块钢格板一般应使用4套安装夹固定，如板块长于2米， 则在板边中部另外增加2套安装夹。


1.3.1 倒焊型 安装夹 安装步骤：倒焊型 安装夹固定方法 是固定钢格板的一种方式，其随意性较大，无需在支撑梁上钻孔。
一、根据扁钢的高度选择螺栓的长度（螺栓的总长度不大于扁钢高度）。
二、将螺栓头倒焊在支撑梁的相应位置上。
三、如图安装夹具。将马鞍 型安装 夹挂在二支扁钢上。
四、固定钢格板。拧紧螺母，使钢格板固定于支撑梁上。
