测绳索张紧力专用测力仪*绳索张力仪

适用于：

产品涉及特种设备检验检测机构、铁路、汽车制造、船舶制造、电力、石油 、建筑工程、冶金、矿产、机械、教育、能源、环保等广泛领域，电力行业、高铁线索张力测试、通信行业、交通运输行业、拉索玻璃幕墙行业、索道运行业、建筑行业、游乐场所、隧道施工、渔业捕捞、油田、煤矿、港口与各大科研院所和教学机构、检测机构及涉及到绳索和钢丝绳拉力的场合。

测绳索张紧力专用测力仪*绳索张力仪

主要功能：

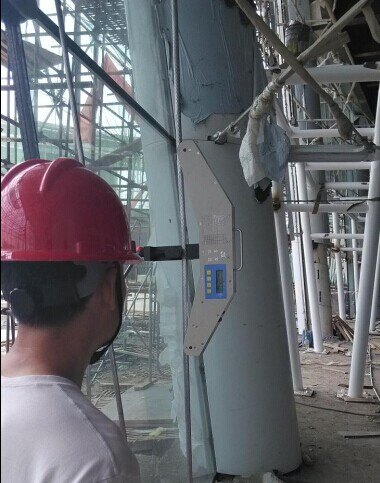

1、  张力测试仪具有张紧力的绳索结构，不需拆卸即可直接测量。重量轻、结构简单、操作方便，可携带高空作业 适用于任何场合。

2、  具有七种线径测量功能、测量范围更宽。

3、  操作简便，一个人在30秒内就可完成一次测量。仪器结构简单，性能稳定测量精度高。

4、  具有系统自动补偿功能、当被测索规格与测力仪中储存索号规格相同时，在额定量程内，测力精度可达3-5％。

5、  被测索的选择范围宽，使用方便，测力仪中可储存七种不同直径钢索的数据，测力时只需 选取相应索号即可。

6、  仪器获得国家专利专利号（ZL 2011 3 0153850.2）仿冒必究。

7、  使用范围：适用于柔性的拉索高强度绳索的张力拉力测试等。

工作原理：

SL-30T型索张力仪的工作原理

  利用力分解原理 当系统平衡时：
  T= 2F× cos（a/2）
  其中：T为推力 F为索拉力 a为索两侧的索夹角
  由于a固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号、经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。

测力操作

1)    按“ON/OFF”既进入前次测力的索号测力状态，可以直接测量相同索号钢索。

2)    长按(MODEC)“索号/设定”进入索号选定程序，选择需要检测的索号1-7各个索号请参照索号对照表，按(ENTER/ZERO) “清零/确认”键确认。

3)    钢索卡入轮槽并按(ENTER/ZERO) “清零/确认”键清零 。

4)    长按（PEAK/VALUE）“峰值/单位”根据用户需求可实现KG与KN的单位切换（请看显示屏的箭头指示）。

5)    点按（PEAK/VALUE）“峰值/单位”可实现所测得绳索最高峰值（请看显示屏的箭头指示）。

6)    旋紧手轮至钢索顶到限位即显示钢索拉力。

7)    没有任何操作，30分钟自动关机，

8)    按标定的索号测力，可获得较高的测力精度。 不建议用高量程索力仪测定小直径的索力。

9)      索力仪有异常情况，或使用时间较长后应作重新标定。测毕关掉按“ON/OFF”键关掉电源。

注意事项：

  不要乱丢乱放，用后放入仪器箱中 电池在仪器内部，非专业人员请不要随便拆装仪器内部结构，如发现电量低请及时充电，随钢丝绳张力测试仪仪器箱内配有充电器请在相对湿度90%以下、-20~+60℃的温度范围内存放，仪器内禁止进水等液体
请在-20~+60℃温度范围内使用仪器质量保证安全可靠，按国家相关条例保修
