1．主要用途及特点

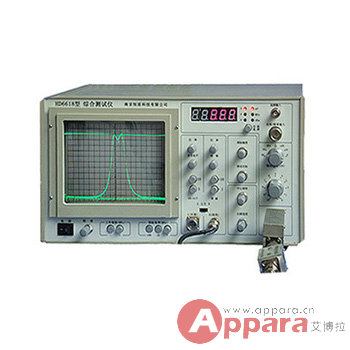

HD6618综合测试仪是由我公司和国内知名微波测试研发单位联合研制推出。是一款集微波扫频源、选频放大器、微波频率计、功率计于一体的综合测试设备,本仪器为通用型测试仪器。广泛应用于5-2800MHZ范围内的各种无线电网络接收和发送设备的扫频动态测试。本仪器具有优良的特点：频带宽；可进行全频二次扫频；满足宽带测试要求；也可进行窄带扫频和给出稳定的点频作为信号源之用。在天线测试方面充分利用自带的信号源、选频放大器、功率计的功能，可满足天线增益、方向图以及驻波比的测试，而无需配置其它测量仪器。同时测试仪可满足室内外的不同工作环境。因其测试的全面性和稳定性，本仪器是工厂和科研单位及高等院校的必备测试仪器。

2．主要技术指标
2．1扫频图示仪
频率范围：5-1000MHz，2000-2800MHz
扫频宽度：最大全扫并任意可调；最小宽度小于5MHz
输出功率：稳幅输出不小于5mW(0dB，50Ω终端)
输出衰减：0-70dB；1 dB、10dB步进
平坦度：全频段内优于±0.3dB
扫频线性：全扫时，相邻100MHz之间间隔比小于1.5∶1
频率标记：晶体谐波菱形标记100MHz、10MHz、1MHz，
分三种显示方式：100，100:10和100:10:1组合移动光点标记。
输出阻抗：50Ω
显示屏幕有效尺寸：126×98mm2
对数通道：输入射频电压范围：约300mV-0.1mV
动态范围及误差：65dB以内为±3dB，70dB可观察
偏转因素：5dB/div，10dB/div
对数检波器频响：±3dB
线性通道：偏转因素：2mV/div
输入衰减：×1、×10及可调

2．2选频放大器
选频频率：1KHz方波
输入电平范围：2mV-5V
测量精度：±1×10-2

2．3微波频率计
输入电平范围：-15dBm- +10dBm
输入频率范围：300MHz-3000MHz
测量精度：±1×10-5

2．4微波功率计
输入频率范围：50MHz-8000MHz
测试功率范围：-30dBm- +10dBm
测量精度：±1dB

2．5电源：220V±10%，视在功率约50W

3．仪器配件
50Ω低阻检波器  1只
50Ω对数检波器  1只
连接电缆（四芯）1根
50Ω中频电缆    2只
50Ω射频电缆    1只
电源线（三芯）  1只
使用说明书      1份
