[供应]赤峰YQ-88A液压起道器

点击图片放大

赤峰YQ-88A液压起道器详细信息

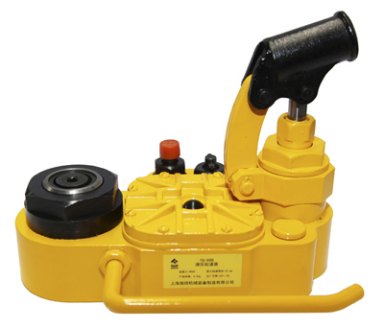

YQ-88A液压起道器

一、特点

主要用于更换高速铁路线路钢轨下面的垫片或用增减垫片来校正钢轨的水平。本机具有结构紧凑、使用方便、安全、省力、重量轻，每次起道量可按需要控制，是实现整体道床地段养护作业机械化的新型的手动液压工具。本机具须在封线时使用。

二、规格型号

YQ-88A

活塞杆的顶升力88kN(9t)

zui大起道高度(mm)60

手柄操作力矩(Nm)220

液压油型号10号机械油

质量/不包括手柄(kg)6.8

外形尺寸(mm)165×161×197

起始高度(mm)25

三、工作原理和使用方法

本机采用流体力学的帕斯卡定理研究而成的，由动力装置即直列式双柱塞手动油泵作功通过油路板传递到工作装置即液压缸，托起起道轮。顶起道轨，达到起道的目的。

使用的方法

1.把起道器的起道轮放在钢轨底下，拨倒提把，旋紧回油阀杆。

2.把手柄插入手柄的插座，推拉手柄做往复动动，起道轮就会托起钢轨，继续摇动手柄，直至起到所需高度。

3.如果钢轨离碴面较高，可直接用缸顶起道轨，此时起道力提高1.4倍。

4.工作结束后旋开回油阀，液压缸自动回压下降，使缸体同道轨底面自动脱离，手拉提把，将起道器取下道。
