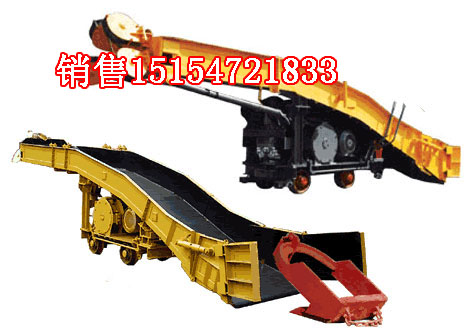

耙斗式装岩机,P30B(b)耙斗式装岩机,P15B(b)耙斗式装岩机

P30B(b)耙斗式装岩机，P15B(b)耙斗式装岩机，P60B(b)耙斗式装岩机
耙斗式装岩机用在岩巷掘进中配以1.1m3矿车或箕斗进行装载作业,适于净高[P-15B(B)、P-30B大于2m,P-60B大于2.4m],净断面[P-15B(B)4.5m2、P-30B 6m3,P-60B 9m2以上]的巷道,具有装岩效率高、结构简单、可靠性好、应用范围广等特点,不但可以应用平巷,而且可以在30度以下的斜巷使用,是提高掘进速度,实现掘进机械化的一种主要设备。
    耙斗装岩机是通过绞车的两个滚筒分别牵引主绳、绳尾使耙斗作往复运动把岩石扒进料槽,自料槽卸料口卸入矿车或箕斗而实现装岩作业。
    该机主要由固定楔、尾轮、耙斗、台车、绞车、操纵机构、导向轮、料槽(进料槽、中间槽、卸料槽)以及电气部分等组成。
型号 LP15B(B) P-15B(B) P-30B P-60B
耙斗容量 0.15m3 0.15m3 0.3m3 0.6m3
技术生产率 15-25m3/h 15-25m3/h 35-50m3/h 70-105m3/h
轨距 600mm 600mm 600mm 600mm
绞车型式 三行星齿轮双滚筒绞车
电动机型号 YBB11-4 YBB11-4 YBB17-4 YBB30-4
电动机功率 11kW 11KW 17KW 30KW
绞车牵引力 工作滚筒 7.4-10.7KW 7.4-10.7KN 13.5-19.5KN 23-33KN
空程滚筒 7.4-10.7KW 7.4-10.7KN 9.68-13.92KN 17.5-24.5KN
钢丝绳直径 12.5mm 12.5mm 12.5mm 15.5mm
钢丝绳牵引速度 1.05-1.52 1.05-1.52 0.85-1.22 0.97-1.35
外形尺寸 5000×1170×1800mm 5000×1170×1800mm 6600×2045×1950mm 9800×2750×2220mm
重量 2450kg 2450kg 4500kg 7200kg
