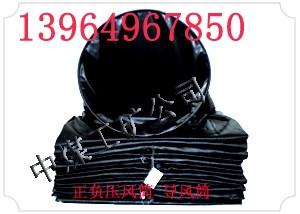

正负压矿用风筒  导风筒
  产品名称：拉链式风筒，矿用风筒，隧道用风筒。


 风筒的主要规格型号：300mm*10风筒， 400mm*10风筒， 500mm*10导风筒，600mm*10

风筒， 800mm*10风筒， 1000mm*10风筒，

按长度分为:5米/节、10米/节 、20米/节.

按送风形式分为：正压风筒，负压风筒，送风风筒，抽风风筒。

一、用途：用于煤矿、隧道、井下局部扇风机进行正压通风；
二、风筒结构及规格尺寸
风筒品种：风筒按涂覆布材料分为橡胶涂覆布正压风筒、塑料涂覆布正压风筒和橡塑涂覆布正压风筒。
 1－端圈    ２－吊环安装线   ３－吊环   ４－反边
项目 尺寸 允许误差（mm）
风筒直径（D） 300 400 450 500 600 800 1000  0±6
风筒长度（L） 5      10      20 0±100




注：1、风筒尺寸或特殊形状规格的异型风筒、弯头、三通等，可根据需方要求制造。
    2、风筒吊环、端圈等金属配件的规格如有特殊要求由供需双方商定。
    3、风筒两端加反边其长度L，为150-200mm。
三、风筒通风性能测试报告    联系电:0537-2328058  史娟
风筒直径，mm  百米风阻（N?S 2 /M 8 ）  百米漏风率，%
300  ≤811.0  ≤4.0
400  ≤196.0
（450） ≤122.0
500  ≤54.0
600  ≤24.0
800  ≤6.0
1000  ≤2.0
注：每条风筒长度为10m时。
四、风筒耐风压性：风筒经耐风压试验后不得产生风筒脱节、涂覆布撕裂、接缝开口等现象。风筒直径膨胀率不得大于3.0%.
    1、耐风压测定：使风筒内压达到5000～5100Pa，并保持5min，观察风筒有无脱节、撕裂、接缝开口等异常现象；
    2、膨胀率测定：在风筒耐风压测定的同时，用卷尺测量风筒周长，计算风筒直径膨胀率。
五、包装 运输贮存
    1、风筒吊环应折叠在外侧，用编制袋包装。
    2、风筒在运输过程中,防止机械撞击和摩擦,避免日晒、雨淋。
    3、产品应贮存在通风良好的库房内，堆码不得过高，以免影响使用质量，使用过的导风筒，应先冲洗凉干，然后再折叠存放，禁止与有损于橡胶和塑料品质的物质接触，避免阳光直射、雨淋，仓贮温度应在－15℃～35℃之间，相对温度45-75﹪之间，并距热源1m以外。
    4、产品在规定的运输、贮存条件下，自生产日期起，贮存期1年内其阻燃性、抗静电性符合本标准的规定。
    5、导风筒应根据巷道及风机风量大小等要求选择适当规格，以及弯头、三通等异形规格，连接时注意气流方向。
    6、在巷道内应悬挂起来，做到平直、拉紧吊牢、逢环必挂、见坏必补、拐弯缓慢、排除积水，以利降低阻力。（修补方法：将破损处洗净凉干，用胶水处理）
