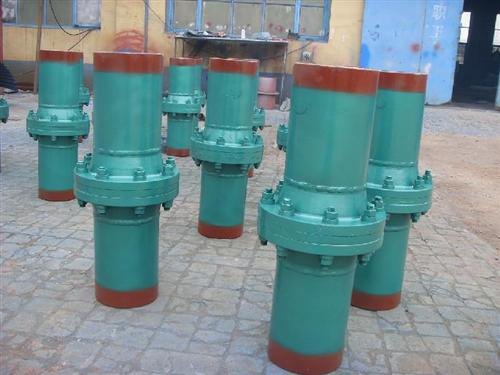

一、产品概述   绝缘法兰(SY/T0516-2008)是对同时具有埋地钢质管道要求的密封性能和电法腐蚀防护工程所要求的电绝缘性能的管道法兰接头的统称。它包括一对钢质法兰、两法兰间的绝缘密封件、法兰紧固件和紧固件绝缘零件以及与两片法兰已分别相焊的一对钢质短管。
  绝缘法兰与绝缘接头是我公司多年来为石油、化工等行业生产的产品，它结构简单，使用安全，性能可靠，得到用户广泛好评。绝缘法兰产品已形成系列，当有特殊情况时，可依据用户要求另行设计制造。 二、产品用途               绝缘法兰(SY/T0516-2008)主要应用于燃气输配管线和燃气调压、计量、存储等设备之间，其主要作用是将燃气输配管线的各段间、设备与管线间相互绝缘隔离，保护其不受化学腐 蚀，延长 管线和设备使用寿命。产品符合SY/T0516-2008《绝缘法兰设计技术规定》标准。

绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。[1]

尺寸规格：DN15～DN1200；

压力等级：PN1.0～PN40Mpa； 使用寿命：与管线相同； 适用介质：油、气、水、化工原料、矿浆适用。[1]

绝缘强度：2500V 50Hz 1分钟无击穿或起电弧； 绝缘阻值：直流1000V 阻值≥6MΩ； 水压试验压力：设计压力的1.5倍； 气密试验压力：等同设计压力； 无损检测：按照JB4730-94所有对接接头100% 射线探伤，其它承压焊缝100% 磁粉探伤； 坡口：采用API5L标准。[1]
