济南润鑫数控机械有限公司

产品用途

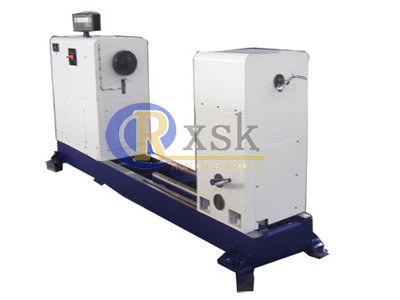

    该系列产品适用于变压器、电抗器等高、低压线圈的绕制。通过变速手柄和变频调速器实现主轴转速高、低变化；电子显示可逆计数，配有自动刹车装置防止绕线停止时倒车，保证自动计数不会产生误差。 WR-01型卧式绕线机（1T）  WR-02型卧式绕线机（2T）
1、绕线机主轴中心高…………………………………900mm
2、绕线机花盘直径……………………………………Φ450mm
3、绕线机主轴距地面高………………………………1100mm
4、绕线机尾座调整范围………………………………500-1400mm
5、绕线机主轴最大转矩………………………………1000N-M
6、电动机额定功率……………………………………4kw
7、转速范围……………………………………………0~120r/min
8、绕线机最大承重……………………………………1T
 1、绕线机主轴中心高…………………………………900mm
2、绕线机花盘直径……………………………………Φ550mm
3、绕线机主轴距地面高………………………………1100mm
4、绕线机尾座调整范围………………………………500-1500mm
5、绕线机主轴最大转矩………………………………1400N-M
6、电动机额定功率……………………………………5.5kw
7、转速范围……………………………………………0~80r/min

WR-03型卧式绕线机（3T）  WR-05型卧式绕线机（5T）
1、绕线机主轴中心高…………………………………1000mm
2、绕线机花盘直径……………………………………Φ650mm
3、绕线机主轴距地面高………………………………1200mm
4、绕线机尾座调整范围………………………………1000-2000mm
5、绕线机主轴最大转矩………………………………6000N-M
6、电动机额定功率……………………………………5.5kw
7、转速范围……………………………………………0~63r/min
8、绕线机最大承重……………………………………3T
 1、绕线机主轴中心高…………………………………1200mm
2、绕线机花盘直径……………………………………Φ800mm
3、绕线机主轴距地面高………………………………1200mm
4、绕线机尾座调整范围………………………………1400-2500mm
5、绕线机主轴最大转矩………………………………10000N-M
6、电动机额定功率……………………………………7.5kw
7、转速范围……………………………………………0~45r/min
8、绕线机最大承重……………………………………5T
