东莞市凯恩电子科技有限公司

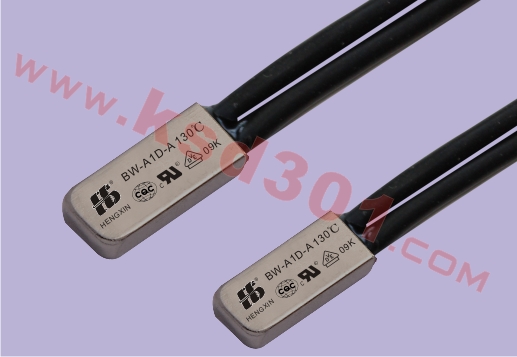

名称：温控保护器

型号：BW-A

◆说明:

　　BW-A型小金属外壳通用型和加强型系列热保护器，广泛应用于工业、家用电器电机及电器设备，防止过流、过热而产生的非正常工作提供有效可靠的安全保护。加强型外壳适用于塑封电机内置式安装，可承受3.5MPa的塑料成型工艺压力。产生性能符合IEC34-11、GB13232、GB/T13002等标准。

◆结构及保护原理

　　 BW-A 型大金属外壳通用型和加强型系列热保护器是由导热金属外壳、焊有纯银触点的导电元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。遇非正常工作时，随周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。

◆安装及外型尺寸



BW-A型外型尺寸结构图

产品型号
 长L
 宽W
 高H
 导线

BW-A型大铁壳
 19.5±0.4
 7.3±0.2
 3.1±0.1
 导线为AWG20#、22#硅胶线和电子辐照线，特殊要求可专业制造。




◆注额定动作温度对照表

规格
 动作温度
 规格
 动作温度范围

50℃
 50±5.0℃
 100℃
 100±5.0℃

55℃
 55±5.0℃
 105℃
 105±5.0℃

60℃
 60±5.0℃
 110℃
 110±5.0℃

65℃
 65±5.0℃
 115℃
 115±5.0℃

70℃
 70±5.0℃
 120℃
 120±5.0℃

75℃
 75±5.0℃
 125℃
 125±5.0℃

80℃
 80±5.0℃
 130℃
 130±5.0℃

85℃
 85±5.0℃
 135℃
 135±5.0℃

90℃
 90±5.0℃
 140℃
 140±5.0℃

95℃
 95±5.0℃
 145℃
 145±5.0℃



 150℃
 150±5.0℃


　　说明：复位温度为标准动作温度值的2/3，公差为±15℃，或由用户指定。

◆触点最大容量

电压
 24V-DV
 125V-AC
 250V-AC

电流
 12A
 12A
 8A




通过认证
