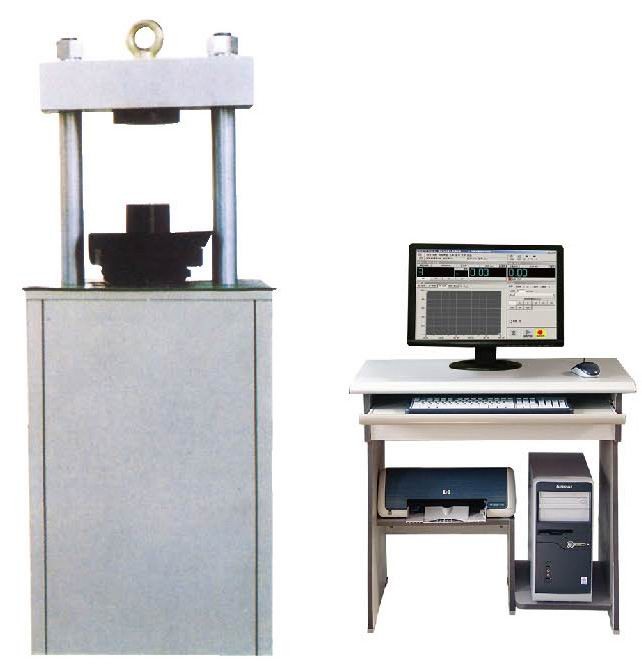

微机控制恒应力水泥压力试验机
一、产品简介：
    YAW-300C型微机控制恒应力水泥压力试验机是我公司最新研制开发的适用于科研院所、工矿企业等使用的新一代检测仪器，具有结构简单、噪音小、精度高等优点。避免了液压系统的泄漏、噪音大等缺点。直接使用高精度负荷传感器，使整机达到了更高的精度。整机结构紧凑、便于维护，外观美观、精度高、功能全，是科研院所及水泥、胶砂生产单位理想的测试仪器。
二、YAW-300C型微机控制恒应力水泥压力试验机的主要规格如下：

1最大试验力 300kN
2试验力分档 ×1 0～300kN
×2 0～150kN
×5 0～60kN
3精度等级 ±1% 1级
4试验力加荷速度 0.01～5kN/S 任意设定
5电    压 220V±10%
6功    率 1 kW
7试验空间 285×260mm
8外型尺寸 1365×600×480
9重    量 300kg
三、主要功能及特点：
功能：
YAW-300C型微机控制恒应力水泥压力试验机按照 GB177-85和GB17671-1999《水泥胶砂抗压强度试验方法》要求自动完成一批六次试验控制的方式，具有等速试验力、等速应力、试验力保持等控制模式。实现了试验数据、试验曲线的屏幕显示、磁盘存储、数据库管理等功能。产品具有精度高、性能优越、可靠性高、操作方便等特点。本机完全符合《GB/T3722-92》、GB/T2611-92》标准。 可为您提供准确的试验结果。
特点：
YAW-300C型微机控制恒应力水泥压力试验机，是一种在重视基本性能基础上，研制的精密型试验机。
具有优良操作性能的主机
a)采用先进的直流电机调速驱动系统，调速比1：700，可根据加荷速度的需要在0.07-35mm/min范围内实现任意的压盘上升速度；
b)全机械结构，从伺服电机到伺服减速机，采用全密封结构，使用期间不需要对润滑油更换，不存在压力油泄漏和比例阀堵塞；
c)主机设计按照人机工程标准，使操作简便、方便快捷。
测量控制高精度，智能化
a)充分发挥了微机的优势，减少了电控系统硬件，所有的电器部分集成为两个模块，使产品可靠性大大提高；
b)超过试验力最大值的一定范围（过载该档位的2-5%）、或活塞碰到限位时，可即刻停机；
c)各测量数据均可永久保存，以便以后观察；
试验力、位移测量控制集中于微机的试验界面上，直观、便于操作。
YAW-300C型微机控制恒应力水泥压力试验机主机是由两根立柱、上横梁、底板和工作台构成的门式框架。由直流电机、同步齿型带、减速机和精密丝杠组成传动机构，实现机械活塞的上下移动，从而实现试件压盘的移动。完成压缩试验。其中机械伸缩缸由我公司专业设计，结构紧凑，传动平稳。该机构保证机架具有足够刚度，同时平稳、效率高。在试验过程中，上横梁上的负荷传感器测定试验力的大小， 经过滤波放大，由A/D转换传送到单片机，单片机采集处理试验数据送到微机,微机根据传感器信号经过运算再输出相应的控制信号对试验机主机电机进行控制，整个过程为闭环控制，每个控制过程时间周期为10毫秒。同时进行过载判断的处理与保护。

四、系统配置：
1．主机                                          1台
2．全数字控制系统                           1套
3．联想计算机（液晶显示器）            1台
4．A4彩色打印机                             1台
5．压盘                        &n
