八路无源双绞线视频传输器-UTP108P

【产品介绍】

  UTP108P是一款主要应用在安防、教学等领域的高清晰AV信号无源双绞线视频传输设备，它使用五类或五类以上非屏蔽双绞线作为传输介质，能够实时传输彩色或单色PAL NTSC SECAM等制式的基带视频信号。

在实际工程中，UTP108P既可以当发射器，也可以当接收器使用，可传输8路视频、音频或控制信号，传输距离为0－300米，双绞线质量好时可达600米。UTP108P也可以与UTP101AR、UTP104AR、UTP108AR配对使用，传输距离在600－900米。UTP108P干扰抑制及抗电磁辐射能力较强，可以在各种干扰情况较复杂的环境里使用，并且也不对外界产生电磁干扰，是相当环保和经济的。同时，五类或五类以上非屏蔽双绞线中共有的4对线，每一对线都可以传输一路信号，可以使电话、RS485控制数据、音频、多路视频甚至低压电源共缆传输。

 与传统视音频传输方案相比，采用无源双绞线视频传输器可以极大地降低成本，提高性能；与其他同类产品相比，优特普科技产品的性能更强，稳定性更好，性价比优势更为明显。 (点击了解双绞线产品的优势)

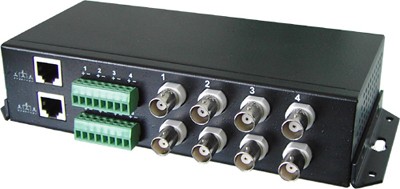

【产品正面图】






【产品背面图】





【产品特点】

★传输效果好：实时传输清晰的AV信号，视频效果质量高。
★8路发射或8路接收，兼容RJ45接线端子和排插接线端子。
★传输距离远：无需电源传输距离300米。
★安全性能高：干扰抑制，三级防雷，耐火耐高温，极性反接保护，抗静电、低EMI、过压、过流、短路、限幅等线路瞬态冲击保护。
★外观设计科学：金属外壳抗干扰强、耐用。



【产品组合应用】

1、UTP102P+UTP108P：0－300米，线好时可达600米以上






2、UTP108P+UTP108P：0－300米。







3、UTP108P+UTP108AR：0－600米,线好时可达900米








【产品性能参数】

接收视频信号数：  8路
传输距离 ： 300米
同轴视频接口 ： 母制BNC座
双绞线视频传输接口 ： 8路可拔插螺钉接线端子、RJ45接口座
兼容视频制式：  PAL、NTSC、SECAM基带信号
信号传输带宽：  0-6MHz(-3db)
抗干扰：  >60db
同轴视频接口防护：  2KV(共模)
执行标准：IEC61000-4-5 1995(GB/T 17626.5)
双绞线视频传输接口防护：  2KV(差模)，4KV(共模)
执行标准：IEC61000-4-5
整机静电防护：  1a 接触放电 3级 1b 空气放电 3级
执行标准：IEC61000-4-2 1995(GB/T 17626.5)
平均故障间隔时间(MTBF) ：>10000小时
尺寸(长×宽×高) ：180mm×105mm×44mm （含接口长度）
外壳： 铁质材料
颜色： 黑色
净重：  580g
工作温度： 0-55℃
存储温度：  -20-80℃
湿度：  0-95%（非冷凝）

【产品售后服务】

15天内包退，三个月内包换、二年内包修（详情请浏览保修卡）

【通过认证】





【产品应用范围】

安防监控系统
自动化控制系统
信息显示系统
平板多媒体广告工程
