8路有源双绞线视频接收器－－UTP108AR

【产品介绍】
  UTP108AR主要是应用在安防监控传输系统中的双绞线8路19英寸1U机架型接收机，是一款高性能的双绞线传输设备。该设备使用五类或五类以上非屏蔽双绞线作为传输介质，实时传输单色PAL、NTSC、SECAM等制式的基带视频信号。UTP108AR可以与UTP101AT或UTP102P搭配组合使用，与UTP101AT组合时，传输距离为1200米；与UTP102P组合使用时，传输距离为600－900米。同时，可根据传输距离简单地设置发射器和接收器的拨码开关来使传输达到最佳效果。该设备调试简单，使用方便。
  UTP108AR具有很强的干扰抑制能力，当电话、RS485控制数据、音频、多路视频、甚至低压电源共缆传输时，各种信号之间互不干扰，仍然可以正常工作。该产品内建瞬态冲击保护措施，有较强的环境适应能力。同时，该产品的电磁辐射低，不会伤害人体的健康和干扰其他设备的正常工作。工程中使用双绞线传输设备具有其独特的优势；在一根5类或超5类双绞线的四对线中任取一对线即可传输一路信号，这样四对线就可传输四路视频信号，大大降低工程布线成本。
  UTP108AR是一款8路有源BALUN(Balance-UnBalance,平衡－非平衡)接收设备，使用五类或五类以上非屏蔽双绞线作为传输介质实时传输单色或彩色PAL、NTSC、SECAM等制式的基带视频信号。可以广泛应用在安防传输、多媒体教学、多媒体广告播放等系统。与传统视音频传输方案相比，采用双绞线视频传输器可以极大地降低成本，提高性能；与其他同类产品相比，优特普科技产品的性能更强，稳定性更好，性价比优势更为明显。

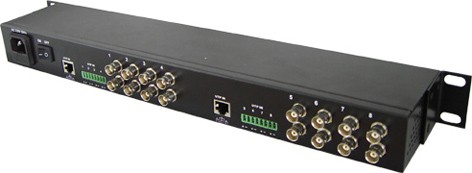

【产品图片】




产品背面





多种安装方式：
沿前后边缘安装，可置于标准1U机架中，如1-2图
沿上下边缘安装，可挂于垂直墙面，如3-4图




【产品特点】

★8路接收八路接收，1分2分配输出
★19英寸1U机架设计
★实时传输清晰的AV信号，视频效果质量高
★高质量的视频效果
★距离0～1500米，可调节
★超强干扰抑制
★超强防雷设计
★视频/电源指示
★电源高抗扰设计
★宽电压直流交流输入
★SMT表贴工艺设计


【产品组合应用】


UTP101AT+UTP108AR、UTP102P+UTP108AR






【产品性能参数】



接收信号数： 8路
环路输出：  2路（1分2输出）
传输距离 ： 1200米
电源接口 ： 三针电源插座
适应电压范围 ： 100V-240V AC(50Hz/60Hz)
功耗 ： <5W
雷击浪涌保护：  >2KV/1KA
执行标准：IEC61000-4-5 1995(GB/T 17626.5)
兼容视频制式：  PAL、NTSC、SECAM基带信号
信号传输带宽：  0-6MHz(-3db)
抗干扰：  >75db
视频输出端口：  母制BNC座
视频输入端口：  可拔插接线端 、RJ45插座
视频输出口防护：  2KV（共模）
执行标准：IEC61000-4-5 1995(GB/T 17626.5)
视频输入口防护：  2KV(差模)，4KV(共模)
执行标准：IEC61000-4-5
拨码开关器：  4档位侧拨码
拨码方式  5种拨码方式
（0-50米，50-250米，250-400米，400-500米,500-700米）
整机静电防护：  1a 接触放电 3级 1b 空气放电 3级
执行标准：IEC61000-4-2 1995(GB/T 17626.5)
平均故障间隔时间(MTBF) ：>5000小时
尺寸(长×宽×高) ：430mm×95mm×44mm (含接口长度)
材料：  铁质材料
颜色： 黑色
净重  2.2Kg
工作温度：  0-55℃
存储温度：  -20-80℃
湿度 ： 0-95%（无凝结） <
