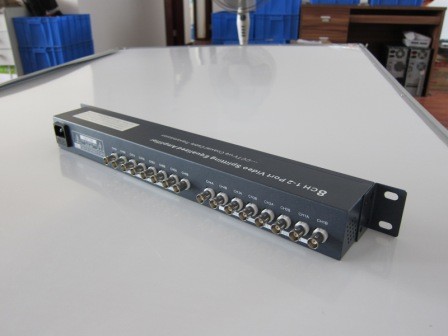

300-800米8进16出同轴视频均衡分配放大器
视频分配放大器概述
多通道1进2出视频分配放大器是面向多通道视频需同时分配输出至DVR、NVR和电视墙（监视器）或视频矩阵等工程现场应用，针对同轴电缆对信号的衰减内置3极点增益非线性反向补偿的一种视频滤波放大、均衡、分配、地回路隔离等处理的视频设备。
产品介绍
UST90408S为04路04进08出同轴视频分配放大器， UST90816S为08路08进16出同轴视频分配放大器， UST91632S为16路16进32出同轴视频分配放大器， UST93264S为32路32进64出同轴视频分配放大器。
分配放大器通常应用于视频传输系统的后端作为末端补偿分配器，前端无补偿时采用标称视频传输距离为100-1000米，内部采用250MHz广播级视频带宽集成芯片，并内置发送-接收地回路隔离、多级防雷－抗浪涌－抗静电、重建或交互混叠视频滤波、视频直流钳位、3极点视频固定加权均衡补偿、视频增益、微分相位压控振荡（VCO）、高保真视频分配、轮廓增强、输出匹配等高性能视频集成电路，采用220V/AC电压或12VDC

产品性能
输入电压 220V/50Hz 或 12VDC/500mA
视频带宽 250MHz @ -3dB, 满负载带宽
平坦增益 6dB@1K-1MHz, 7.8dB@ 1.5M-5.8MHz
压摆率 1000V/uS 1K 欧姆负载
共模抑制 大于68dB
微分增益 小于0.8% @3.58MHz
微分相位 小于0.93度 @3.58MHz
通道串扰 68dB (典型值)
输入信号 04 08 16 32个视频信号
输出信号 08 16 32 64个视频信号
视频输入 1.0Vp-p/75欧最大2.0Vp-p/ 75欧姆
视频输出 1.0Vp-p/75欧最大2.0Vp-p/ 75欧姆，供给08 16 32 64台监视器使用
整机功耗 5－15W
输入输出 BNC母头标准插座 电源12VDC插座(可选)
