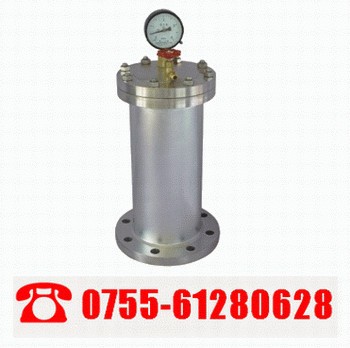

水锤吸纳器
水锤吸纳器是一种用于消除管线中因多种原因造成的水锤冲击波，保护管道及设备不受破坏的装置。适用于工矿、企业、高层建筑、电站等各类给排水系统中，利用活塞上腔室中空气的胀缩，使突发的冲击波得到缓冲而缓解了力度，最大程度地避免因巨大的水锤冲力造成的设备损坏。该装置结构简单，选材精良，使用寿命长。
公称压力：PN1.6～2.5MPa
公称通径：15～300
容气腔压力(占管道压力百分数) 50～70%
适用介质：无杂物的清水、污水
适用介质温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
主要零部件材料
零件名称 阀体、阀盖 活塞 密封圈
主要材料 不锈钢 铸铜、不锈钢 丁腈橡胶


主要外形连接尺寸
DN 管径 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2"
mm 15 20 25 32 40 50 65
L 1.6MPa 200 300 320 340 350 365 465
2.5MPa 220 320 340 355 380 385 485
DN 管径 3" 4" 5" 6" 8" 10" 12"
mm 80 100 125 150 200 250 300
L 1.6MPa 510 575 600 645 755 855 955
2.5MPa 520 585 600 645 755 855 955
