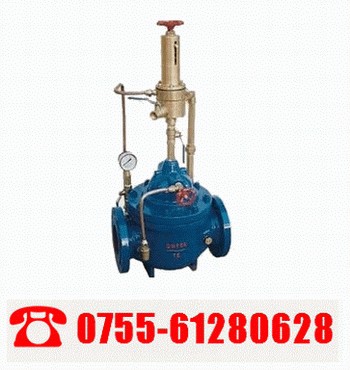

500X泄压/持压阀
500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。
500X泄压/持压阀利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。500X泄压/持压阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。
3、当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
主要技术参数
公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 水 0-80
1.6 2.4 1.76
2.5 3.75 2.75


主要零件材料
零件名称  零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢


主要连接尺寸
DN L A A1 H H1 F D
mm D1
mm D2
mm n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 330 130 550 460 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 330 130 550 460 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 330 130 550 460 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 345 135 610 516 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 345 135 610 516 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 355 140 625 520 180 185 185 185 145 145 145 122 122 1
