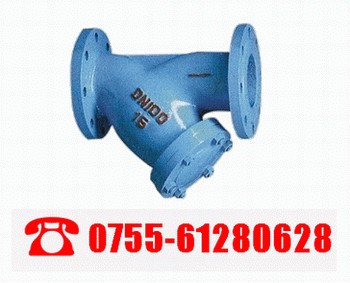

Y型管道过滤器
Y型管道过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。
Y型过滤器过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。可根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器体形小、滤眼细、阻力小、通流快速，压力损失小、安装检修方便、成本低、抗污性强、排污时间短、排渣方便。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。
主要零部件
壳体材质 铸铁 碳钢  不锈钢
公称通径 15～500mm
滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度（℃） -30~380 -80~425 -80~450
公称压力（MPa） 1.6~10
过滤精度（目/in） 10~300


主要连接外型尺寸 ：
公称通径  L  H  H1
DN20  155  100  150
DN25  160  100  150
DN32  180  110  160
DN40  200  115  170
DN50  230  155  195
DN65  220  200  270
DN80  250  210  295
DN100  305  250  345
DN125  350  305  425
DN250  480  360  485
DN200  500  450  605
DN250  550  505  710
DN300  600  580  815
DN350  700  600  845
DN400  780  620  875
DN450  850  700  980
DN500  900  765  1080


一、①Y型管道过滤器产品名称 ②Y型管道过滤器型号 ③Y型管道过滤器规格口径 ④Y型管道过滤器公称压力 ⑤Y型管道过滤器阀体材质 ⑥Y型管道过滤器连接方式 ⑦Y型管道过滤器传动
方式 ⑧Y型管道过滤器工作温度 ⑨Y型管道过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购
。
三、当使用的场所非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数
，当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的东泽阀门专家为您审核把关。
