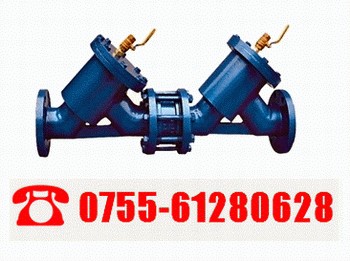

HS41X16-A防污隔断阀
HS41X16-A防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，是我厂引进国外先进技术自行研制开发的，安全可靠，防止饮用水回流污染的新颖阀门，一确保生活饮用水的卫生和安全。
HS41X-16普通型防污隔断阀为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。
HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用。起工作原理是:
1、正常供水:
A、清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水,第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与第一级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水;
B、当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。
C、如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。
2、密封失灵时
防污隔断阀之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无滲漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生滲漏,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如第一级止回阀同时密封被破坏,有于第二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止会阀。
3、如供水过程中供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。
主要外形及安装尺寸
型号 DN 16-AL 16-L D φ n-d h2
HS41X-16A

HS41X-16 50 455 410 165 125 4-φ18 190
65 480 430 185 145 4-φ18 200
80 570 500 200 160 8-φ18 225
100 710 640 220 180 8-φ18 248
125 800 730 250 210 8-φ18 276
150 910 830 285 240 8-φ23 308
200 1090 1000 340 295 12-φ23 356
250 1315 1200 405 355 12-φ25 410
300 1475 1360 460 410 12-φ25 485
350 1690 1560 520 470 16-φ25 528
400 1860 1720 580 525 16-φ30 595
500 2120 1960 715 650 20-φ34 665


一、①HS41X防污隔断阀产品名称 ②HS41X防污隔断阀型号 ③HS41X防污隔断阀规格口径 ④HS41X防污隔断阀公称压力 ⑤HS41X防污隔断阀阀体材质 ⑥HS41X防污隔断阀连接方式 ⑦HS41X防污隔断阀传动
方式 ⑧HS41X防污隔断阀工作温度 ⑨HS41X防污隔断阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购
。
三、当使用的场所非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数
，当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的东泽阀门专家为您审核把关。
