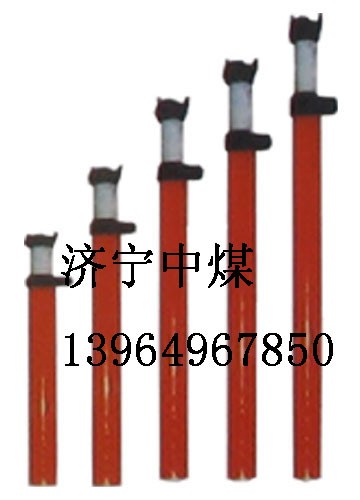

DWX外注式单体液压支柱
山东济宁单体液压支柱生产厂家
同类产品：DWX悬浮式单体液压支柱，DWB轻型单体液压支柱，DW外注式单体液压支柱，DN内注式单体液压支柱，玻璃钢单体液压支柱，大行程单体液压支柱，轻型单体液压支柱，外注式单体液压支柱，DN内注式单体液压支柱，临时用单体液压支柱，钛合金单体液压支柱

80缸径单体液压支柱--90缸径单体液压支柱-100缸径单体液压支柱--- 110缸径单体液压支柱

悬浮式单体液压支柱型号含义：DW35-180/100X

D-代表单体液压支柱  W-代表外注式  35-为支柱最大高度  180-为支柱的额定工作阻力
 100-为支柱的油缸直径   X-为支柱的悬浮式技术原理

一、DWX悬浮式单体液压支柱适用范围：
DWX悬浮式单体液压支柱是一种新型外部供液的恒阻式单体液压支柱，是高档机械化普采工作面的配套设备，也是综采工作面的端头支护设备。其适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力，抗偏载能力强，工作行程大，使用范围广，因而其可应用于薄煤层，中厚薄层及较厚煤层工作面。

二、外注式单体液压组成（ＤＷＸ型（悬浮式）单体液压支柱）组成：
顶盖，密封盖组件，活柱，手把体，油缸，复位弹簧，底座，O形圈，挡圈，丫形密封圈，弹性圆柱销，防尘圈，连接钢丝，导向环7等零部件组成。

三、ＤＷＸ型（悬浮式）单体液压支柱的工作原理包括升柱、初撑、承载和回柱四个过程，现分别概述如下：
1、升柱、初撑过程
  升柱时将管路系统中的注液枪插入三用阀注液阀孔，挂好锁紧套，操作注液枪，泵站高压液经注液枪开三用阀中的球形单向阀，通过注液孔进入油缸和活柱之间，然后通过活柱下端的进液进入活柱内腔迫使活柱升高，支撑住铰接顶梁。
2、承载、溢流过程
  支柱支设以后便处于承载状态，随着支护时间的延长，工作面顶板作用在支柱上的载荷增加，当支柱所承受的载荷超过额定工作阻力时，支柱内腔高压液体作用在安全阀垫上的力，超过安全阀弹簧预先调定给予六角导向套的压紧时，压缩安全阀弹簧，安全阀垫和六角导向套一起运动，安全阀垫离开阀座安全阀被打开，内腔液体外溢，活柱下缩，使顶板压力重新得到平衡。
3、回柱过程
  支柱架收时，将卸载拖把插入三用阀的卸载孔中，转动卸载手把，迫使阀套、连接螺杆、注油阀体等整体轴向移动，压缩卸载阀弹簧，卸载阀垫离开密封面，卸载阀被打开，支柱内腔工作液经阀筒喷入采空区，活柱在自重和复位弹簧作用下回缩。完成支柱回收。

DWX悬浮式单体液压支柱技术参数

DWA型\项目 最大高度（mm） 最小高度（mm） 工作行程（KN） 工作阻力（KN） 质量（kg） 可替代的DW型支柱产品
DWX45 4500 2480 2020 150 82.0 DW35、DW38、DW40、DW42、DW45
DWX40 4000 2220 1780 200 74.0 DW30、DW31、DW35、DW38、DW40、
DWX35 3500 1960 1540 250 66.5 DW28、DW30、DW31、DW35
DWX30 3000 1700 1300 300 59.0 DW25、DW28、DW30
DWX25 2500 1430 1070 51.0 DW22、DW25
DWX20 2000 1150 850 42.5 DW18、DW20
DWX16 1600 920 680 36.0 DW14、DW16
DWX12 1200 700 500 29.5 DW10、DW12
DWX08 800 490 310 23.0 DW06、DW08
备注 1、表中是缸径Φ100系列的工作阻力和能量。
2、缸径Φ80、Φ100、Φ120系列的工作阻力和重量另见质量。
