M60-1S 低压电机智能保护控制器

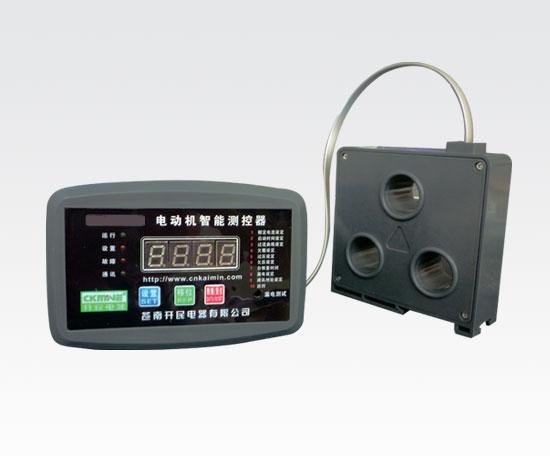

一、概述：M60-1S规格的保护器采用的是互感器与主体分离的电流输入方式，M60－1S主机采用 4 位 LED显示，可以显示一些参数的测量值，也可以通过LED所显示的代码，判断电机的状态和发生的保护。同时，保护器还可以与上位机通信，通过随机附赠的软件进行参数的设置和状态的监测，也可以与组态软件配合使用。

二、主要功能
保护功能：除了具有通用的保护功能外，还有自启动、通迅启动和关闭，且欠流、过压、欠压、三相电流不平衡、自启动等功能用户可取可舍。
设置功能：智能型有设置键、数据键和移位键，当设置超范围会提醒用户重新设置，避免误动作。基本型通过拨码或电位电器设定。
报警功能：当电动机过流灯闪烁报警，过流倍数越大，闪烁越快，或用保护器的接点外置报警器

显示功能：保护器通电后按设置键显示整电电流值，按数据键显示三相电流值。启动后显示故障代码且对应的故障指示灯亮，一目了然。
通迅功能：通过串行数字接口实现信息传送，一台上位机（PC）可接256台保护器，并可对每台电机进行参数设定，启停操作，便于自动化管理。

三、主要特点
　　采用先进的微机技术与高性能的集成芯片，整机功能强大、性能优越。测试精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠。三相电流值，电压值及各类故障代号，显示于ＬＥＤ上、直观清晰。稳定性好，长期工作无须维护。
　　M60-1S 低压电机智能保护控制器采用Ｅ２ＰＲＯＭ存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器和时间继电器等。配有RS485串行数字接口，便于上位机（PC）进行数字通迅。
四、保护功能
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
过压保护：当工作电压高于工作电压的15%时，动作时间≤6秒。
断相保护：当任何一相断相时，动作时间≤2.0秒。
堵转保护：当工作电流达到整定电流的3~8倍时，动作时间≤2秒。
短路保护：当工作电流达到整定电流的8倍以上时，动作时间≤2秒。
不平衡保护：当任何两相间的电流值相差≥60%时，动作时间≤2秒。
欠流保护：当工作电流连续低于设定的欠流门限时，动作时间≤10秒。
过流保护：过流保护动作时间为反时限保护，（图二）动作时间可根据用户需要自行设定。
自启动功能：有此功能的保护器，需用户设置自启动时间，此时电动机不能通迅启动。
触点容量：AC220V/5A AC308V/3A 电寿命≥105次
触点特性：触点J1公共常开常闭，触点J2常开，若需特制订购生产。（以外壳接线图为准）
通迅接口：RS485串行数字接口，通信距离≤1200米
