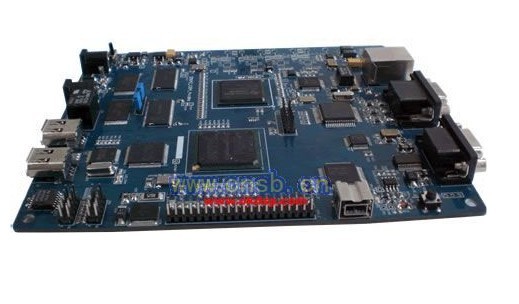

TFM-DM642-1394 图像处理板
作者：OKDSP  来源：www.okdsp.com  电话：027-87526589  QQ：754566573


        TFS-DM642-1394 处理板 是基于 DM642 的高性能视频处理器，是与 1394 接口的相机配用，可进行高质量彩色 / 黑白图像的实时采集与处理，独立运行，功耗低。



【规格参数指标】：
【关键特性】
2 路 IEEE1394 FIREWIRE 输入，最高可达 400Mb/s
标准的 IDE 接口，可直接与硬盘相连，进行大容量储存，对图片进行处理
4 路复合视频输入 (PAL / NTSC /SECAM)
1 路复合视频输出 (PAL / NTSC /SECAM)
1 路 VGA 输出，最大分辨率： 1024*768@60Hz
32M *64bit 同步动态存储器（ SDRAM ），存储容量高达 256MByte
8M *8bit FLASH ：可以写进大量程序，具备自启动功能，可作为嵌入式的产品使用
通用 I/O 连接 FPGA ：供加密和键盘译码，以及 IO 扩展
1 路标准 RS232 串口通讯，每路最高 115.2k/s
10/ 100M 自适应以太网接口（ EMAC ）
16 或 32 位 HPI （主机接口）
可配置的导入选项
标准 JTAG 设计，方便仿真
8 个用户自定义显示灯在线显示工作状态（根据需要可选）
单 +5V 供电，内部设计有多种电源转换模块
可供子卡使用的扩展连接器
采用 TI 公司的 TFS-DM642-E DSP 器件，速度 600MHz
独立运行

【尺寸大小】
长度×宽度： 142mm × 164mm

【应用环境】
★电子 ★ 机械零器制造 ★ 食品 / 饮料业 ★ 日用品制造 ★ IT/ 通信 ★ 医疗用品制造 ★ 汽车制造 ★ 包装 / 灌装 ★ 塑料行业 ★ 半导体元器件 ★ 药品制造 ★ 智能交通
