深圳市清阳新能源技术有限公司

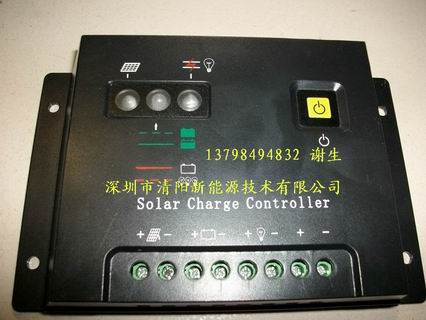

EPIP20-R太阳能路灯控制器


(1)四种负载工作模式选择：纯光控、光控+定时、通用、调试
(2)使用了高可靠的大电流进口原装接线端子
(3)12V/24V自动识别
(4)LED直观显示光电池、蓄电池和负载的状态
(5)具有过充、过放、电子短路、过载保护、独特的防反接保护
(6)TVS防雷保护

该系列控制器使用单片机和基于专家控制系统的专用软件,实现了智能优化SOC控制,工业级芯片,串联式PWM充电主电路,具有准确的温度补偿和完善的保护功能,有效的保证并延长蓄电池的使用寿命.电路板经过英国APL三防漆处理,防潮性能好.本公司研制的太阳能控制器性能稳定,均通过CE认证,和信息产业部邮电工业产品质量监督检验中心的国标检测. 技术指标:

型号  EPIP20-R(15A) EPIP20-R(20A)
额定充电电流  15A 20A
额定负载电流  15A 20A
系统电压  □12V； □24V/12V AUTO；
过载、短路保护  1.25倍额定电流60秒.1.5倍额定电流5秒时过载保护动作.
≥3倍额定电流短路保护动作
空载损耗  ≤6 mA
充电回路压降  不大于0.26V
放电回路压降  不大于0.15V
超压保护  17V，×2/24V；
工作温度  工业级：-35℃至+55℃(后缀I)；
提升充电电压  14.6V；×2/24V； (维持时间：10min)（仅当出现过放电时调用）
直充充电电压  14.4V; ×2/24V； (维持时间：10min)
浮充  13.6V; ×2/24V；(维持时间：直至降到充电返回电压动作)
充电返回电压  13.2v； ×2/24V；
温度补偿  -5mv/℃/2V（提升、直充、浮充、充电返回电压补偿）;
欠压电压  12.0V； ×2/24V；
过放电压  11.1V-放电率补偿修正的初始过放电压（空载电压）； ×2/24V；
过放返回电压  12.6V；×2/24V；
控制方式  充电为PWM脉宽调制
