概述

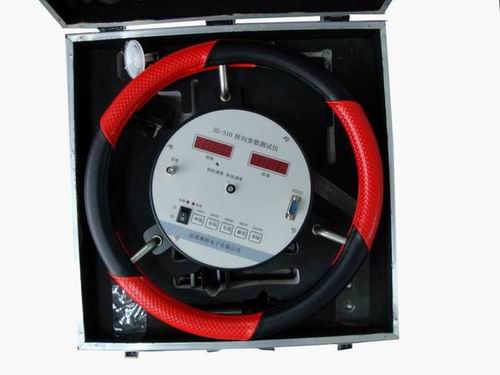

SG-310型转向参数测试仪（转向力-转向角检测仪），是淄博赛格电子有限公司自主开发研制的以MCS-51单片微型计算机为核心的智能化测试仪器，适用于汽车、拖拉机、工程机械及其他轮式车辆的转向性能测试试验。可以测量方向盘的自由转角、原地转向力、方向盘转矩/操纵力、转角和其他静态、动态参数，并具有RS232接口，可与主控计算机和其他检测设备一起构成灵活的智能化检测系统。
仪器整机电路设计采用MCS-51系列单片机以及12位Ａ／Ｄ转换集成电路作为测试数据处理单元，高亮度数码管作为测试数据显示器件，具有测试数据精确、显示直观、性能稳定等特点。并配有标准9针串行接口，可方便地与其他计算机进行数据通讯。仪器外型美观、使用方便。测试结果既可由显示屏直接显示输出也可通过RS232接口发往主控计算机由主控计算机处理输出，整个过程连接灵活，操作使用方便。
该测试仪在测试中自动存储本次测试过程中的转矩和转角的最大值以及其当时相应的转角值和转矩值。用户也可以在测试过程中将当前的测试值实时地存储起来（关机后，数据依旧存在，除非开机后，按“清除”键，将数据清除掉。）。
   该仪器的数码显示，具有十五级亮度，可通过软件自由调节。仪器既可以显示扭矩值（N.m），也可以切换为显示力值（N）。
二、主要技术参数
1、 内部电源：DC 8.4V (2# 镍铬电池7节)。
2、 测量范围：方向盘力矩：0~200牛顿.米。方向盘操纵力：0~1000牛顿
             方向盘转角：0~1440度。
3、 测量精度：方向盘力矩/力: < 2% 。
方向盘转角：±2°
    4、最小分度值：0.1度
    5、标准9针RS232接口。（3脚信号输出，2脚信号输入，5脚信号地）。波特率2400，数据位8位，停止位1位，无校验位
三、仪器配置（根据实际需求选择）
1、标准RS232接口            2、 配微型打印机
四、正常工作条件
温度：（-40~50）℃             相对湿度  (45~75)%    大气压力  (86~106)kPa
