江苏恒科自动化仪表有限公司

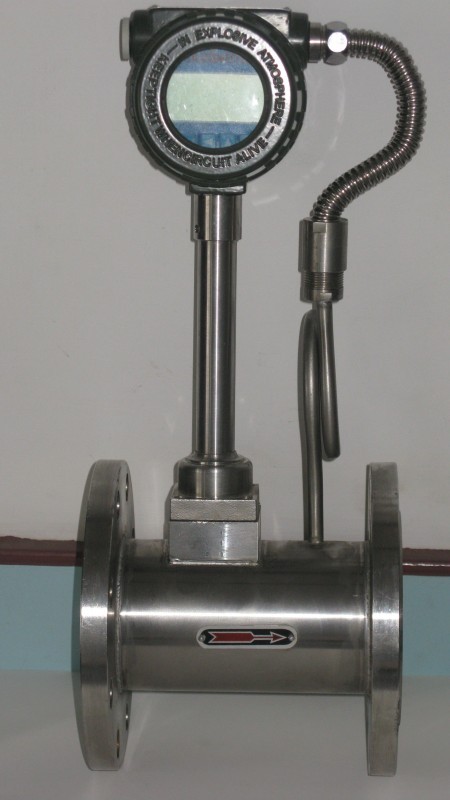

HK-LUGB系列饱和蒸汽涡街流量计,主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受液体密度、压力、温度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。

本仪表采用压电应力式传感器，可靠性高,可在－25℃～＋250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的流量仪表。
原理
在流体中设置旋涡发生体(阻流体)，从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街,如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式：
f=StU1/d=StU/md
式中U1－旋涡发生体两侧平均流速，m/s
St—斯特劳哈尔数
   m－旋涡发生体两侧弓形面积与管道横截面面积之比



瞬时体积流量qv为：

式中K－流量计的仪表系数，脉冲数／(P/)

K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在Re=2×104～7×106范围内，St可视为常数，这是仪表正常工作范围。当测量气体流量时，HLUG的流量计算式为



式中ＱＶn，ＱＶ－分别为标准状态下（20℃，101.325kPa）和工况下的体积流量，/h;
Pn，P－分别为标准状态下和工况下的绝对压力kPa;
Tn，Ｔ－分别为标准状态下和工况下的热力学温度，Ｋ；
Zn，Z－分别为标准状态下和工况下气体压缩系数。
由上式可见，HLUG输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计还是有直接影响的。

 主要技术参数

1、主要技术参数（见表1）



2、液体、工况气体流量范围（见表2）

表2
通径DN（mm） 25 32 40 50 65 80 100 150 200
液体（/h） 1～14 1.5～23 2.2～36 5～57 6.3～96 9～145 14～230 32～510 56～900
气体（/h） 12～88 15～145 22.6～230 35～350 60～600 90～900 140～1400 300～3000 550～5500

3、饱和水蒸汽质量流量范围（见表3）

表3
单位：（kg/h）



 结构及尺寸

本系列涡街流量计共有两种连接方式及外形尺寸



法兰卡装式及法兰连接式涡街变送器（1.6MPa）尺寸见 表4

卡装式 公称通径
mm 压力等级
MPa L
mm G D
mm d 1
mm N－d2 d
mm b
mm 重量
Kg
常温 高温
25 2.5～4.0 80 342 500 76 - - 25 - 7
32 2.5～4.0 80 342 505 76 - - 32 - 10
50 2.5～4.0 80 337 515 86 - - 50 - 12.5
65 － 80 345 530 102 - - 65 - 28
80 1.6～2.5 100 350 540 112 -
