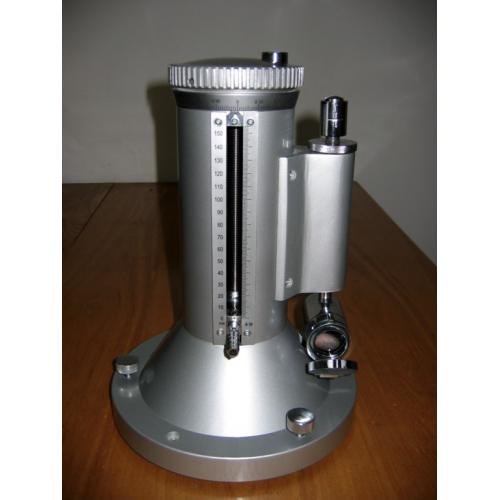

  YJB1500补偿式微压计

一、补偿式微压计用途
　　补偿微压计用于测量非腐蚀性气体的微小压力，负压力及压力差，也可用来校准其它压力计，可供实验室和计量单位使用。
二、  补偿式微压计结构简述
　　补偿微压计系由微调部分、水准观测部分、反光镜部分及外壳部分组成。
　　1.  微调部分——由刻有200等分的微调盘，固定在长螺杆上，长螺杆动，水匣作上升或下降运动，在水匣静压可、接嘴上装有示度准块，示度准块在度板及字板中间移动来指示出水匣的位移高度。
　　2.  水准观测部分——在观测筒内装有水准头，以观测由动压管受压力后观测筒内液面的变化。
　　3.  反光镜部分由一个反光镜固定在镜壳上，反光镜面反射观测筒内的水准头与液面的接触情况，使水准头尖与其倒影的影尖相接微压计读数调整“基点”。
　　4.  外壳部分——由壳体及横担支持长螺杆，在壳杆上载有水准泡及调节螺钉，以调节微压计的螺杆及动压管的垂直。

三．补偿式微压计主要技术指标
1．型号、调节范围、基本误差

型号

YJB-1500

YJB-2500

规格

-1500~+1500Pa

-2500~+2500Pa

最小分度值

0.01mm

0.01mm

基本误差

±0.8Pa

在负1.5~1.5Kpa范围内：±0.8Pa
在负2.5~< 负1.5Kpa范内：±1.3Pa 或在>
1.5~2.5KPa

外形尺寸
（D×H）

230×322mm

230×422mm

重量

5kg

8kg

精度等级

二等标准

工作环境

温度20±5℃
