衡水恒创建工材料有限公司

防水型聚硫密封胶(膏)20HM双组份聚硫密封胶(膏)的施工方法

【双组份聚硫密封胶的施工方法】

    1、被密封表面的处理：将施工后残留的垃圾杂物清理干净，再用吹风器将浮灰处理干净，若基面潮湿应用喷灯烤干后用钢丝刷刷一遍，以清除烘烤后掉下的水泥屑及尘土。要除去被粘表面的油污及灰尘等杂物，用吹风机吹干净杂物，使涂胶面露出牢固的结构层，接缝表面必须保证完全干燥、清洁。表面所有灰尘必须清刷处理干净。必须绝对保证被粘表面干燥，平整，以防止粘接不良。金属 表面的锈层及保护漆也需除去。

    2、施工前把缝隙的两边1cm处垂直贴上5cm宽的胶带，以防施工中多余的聚硫胶把构筑物表面弄脏。（用过的胶带及时清理）

    3 、密封胶的配制：把1桶白色聚硫胶（A组份）与1袋黑色固化剂（B组份）充分搅拌均匀，直到无色差为止。混合比例A:B=100:10～100:14(质量比)，

  将两个组份混合均匀，搅拌时间宜长不宜短，以免因搅拌不均匀造成局部固化不完全而达不到防水密封效果。混合时应防止气泡混入，配制好的双组份聚硫密封胶应在2小时内用完，否则慢慢增稠造成施工困难和降低性能。

    4 、涂双组份聚硫密封胶时，用灰刀或胶枪将配制好的密封胶在接缝两侧先涂抹一层，然后再将双组份聚硫密封胶嵌入缝道中间。操作时应尽量防止夹带气泡进入密封胶中。涂胶时，应该压实，填平密封处，防止气泡混入。

    5、施工结束后，把缝隙两边的防护胶带取下即可，24小时内应避免水冲雨淋。

    6、施工质量的检查：密封胶施工完毕后应对接缝进行全面检查，如有漏刮、不平、下垂等应及时修补整齐。双组份聚硫密封胶表干时间为24小时，因此在双组份聚硫密封胶未充分固化前，要注意保护，防止雨水侵入而降低性能。

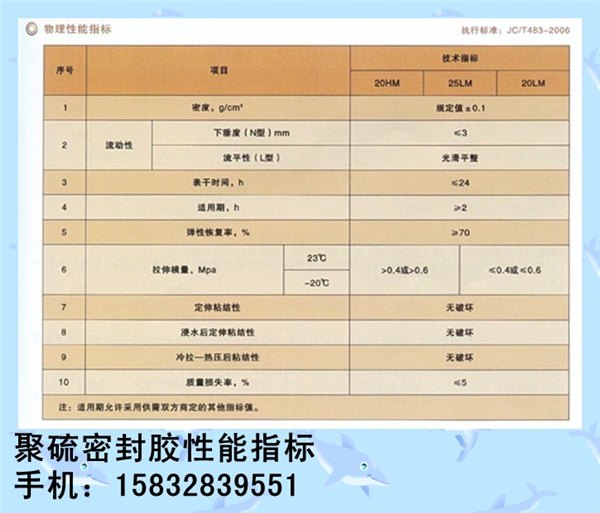

          【聚硫建筑密封膏原理与应用】

  聚硫建筑密封膏是以液态聚硫橡胶为主要成分，使用时在常温下与硫化剂混合、反应而生成弹性体，起到粘接密封作用。聚硫建筑密封膏对大多数结构材料有很好的粘接性能，并且由于聚硫橡胶的饱和性，其硫化物在大气作用下有优良的抗老化性和耐水性能。广泛应用于污水处理厂、水泥管、金属幕墙、预制混凝土、玻璃窗、窗框四周、游泳池、贮水槽等构筑物的接缝粘接密封。
