3GR50×2W2三螺杆泵 3GR系列润滑循环油泵 螺杆泵质量保证

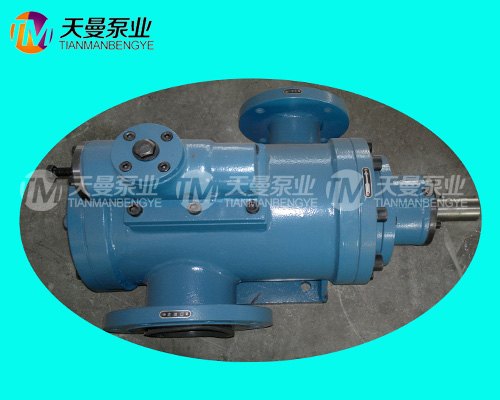

3GR三螺杆泵详细内容
3GR三螺杆泵用来输送温度≤150℃、粘度3-760cst，三螺杆泵不含固体颗粒、无腐蚀性、具有润滑性能的介质。3GR三螺杆泵主要应用于燃油输送、液压工程机械业及重型机械业、3GR三螺杆泵船舶及海上工程、油罐及印染工业、化工、石化及其它工业。 3GR三螺杆泵所输液体为各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，所输液体粘度为1.2-100E（3.0-760cst），高粘度液体亦可通过加温降粘后输送。流量范围0.2—590m ／h，最高工作压力100bar，最高温度150℃。 三螺杆泵结构简单：具有多种结构形式，三螺杆泵一般小流量0.2—6.5m／h，泵的泵体和衬套合为一个（统称泵体）轴封为端面机械密封。 中等流量以上的泵衬套为一单独的零件固定于泵体内，大流量泵多制成双吸结构卧式安装，轴封根据输送介质的不同有端面机械密封和填料密封两种。 船用泵的安装形式有卧式和立式两种、原动机为交、直流船用电动机。寿命长，3GR三螺杆泵的主动螺杆由电动机驱动，主、从杆之间没有机械接触，而由所输压力液体驱使从悍绕轴心线自转，主，从杆之间、螺杆与衬套之间皆有一层油膜保护，因而3GR三螺杆泵的机械摩擦极小，寿命堪称半永久性。所输液体在3GR三螺杆泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部分惯性小，则起动力矩和振动很小。3GR三螺杆泵具有高吸入能力，3GR三螺杆泵，电机及管路系统的安全，中等流量以上的螺悍泵均带有安全阀，当压力超过安全阀的设定压力时。高压油将回流至泵的进油口。

3GR系列三螺杆泵规格型号
3GR20×4W2三螺杆泵 3GR20×4W3三螺杆泵 3GR20×4W21三螺杆泵 3GR20×4W23三螺杆泵
3GR20×6W2三螺杆泵 3GR20×6W3三螺杆泵 3GR20×6W21三螺杆泵 3GR20×6W23三螺杆泵
3GR25×4W2三螺杆泵 3GR25×4W3三螺杆泵 3GR25×4W21三螺杆泵 3GR25×4W23三螺杆泵
3GR25×6W2三螺杆泵 3GR25×6W3三螺杆泵 3GR25×6W21三螺杆泵 3GR25×6W23三螺杆泵
3GR30×4W2三螺杆泵 3GR30×4W3三螺杆泵 3GR30×4W21三螺杆泵 3GR30×4W23三螺杆泵
3GR36×4W2三螺杆泵 3GR36×4W3三螺杆泵 3GR36×4W21三螺杆泵 3GR36×4W23三螺杆泵
3GR36×6AW2三螺杆泵 3GR36×6AW3三螺杆泵 3GR36×6AW21三螺杆泵 3GR36×6AW23三螺杆泵
3GR42×4AW2三螺杆泵 3GR42×4AW3三螺杆泵 3GR42×4AW21三螺杆泵 3GR42×4AW23三螺杆泵
3GR42×6AW2三螺杆泵 3GR42×6AW3三螺杆泵 3GR42×6AW21三螺杆泵 3GR42×6AW23三螺杆泵
3GR50×2W2三螺杆泵 3GR50×2W3三螺杆泵 3GR50×2W21三螺杆泵     3GR50×2W23三螺杆泵
3GR50×4AW2三螺杆泵 3GR50×4AW3三螺杆泵 3GR50×4AW21三螺杆泵 3GR50×4AW23三螺杆泵
3GR70×2W2三螺杆泵 3GR70×2W3三螺杆泵 3GR70×2W21三螺杆泵 3GR70×2W23三螺杆泵
3GR70×3W2三螺杆泵 3GR70×3W3三螺杆泵 3GR70×3W21三螺杆泵 3GR70×3W23三螺杆泵
3GR70×4W2三螺杆泵 3GR70×4W3三螺杆泵 3GR70×4W21三螺杆泵 3GR70×4W23三螺杆泵
3GR85×2W2三螺杆泵 3GR85×2W3三螺杆泵 3GR85×2W21三螺杆泵 3GR85×2W23三螺杆泵
3GR85×4W2三螺杆泵 3GR85×4W3三螺杆泵 3GR85×4W21三螺杆泵 3GR85×4W23三螺杆泵
3GR100×2W2三螺杆泵 3GR100×2W3三螺杆泵 3GR100×2W21三螺杆泵 3GR100×2W23三螺杆泵
3GR100×4W2三螺杆泵 3GR100×4W3三螺杆泵 3GR100×4W21三螺杆泵 3GR100×4W23三螺杆泵
3GR110×2W2三螺杆泵 3GR110×2W3三螺杆泵 3GR110×2W21三螺杆泵 3GR110×2W23三螺杆泵
3GR110×4W2三螺杆泵 3GR110×4W3三螺杆泵 3GR110×4W21三螺杆泵 3GR110×4W23三螺杆泵

黄山天曼泵业有限公司的螺杆泵市场包括传统工业、水泥建材、煤化工、液压、机械、石油、化工、建筑、农业、环卫、冶金、矿山和船舶等等，尤其在液压系统、液压站、冶金机械、钻井平台、能源动力、磨机油膜轴承润滑、窑头点火、玻璃制品、橡塑机械、减速机械、石油管道、热电厂、水力发电、水电站、风能应用、风力发电、航空动力、环卫机械、矿山机械、机床、冶金机械、船舶修造、港口码头、油轮卸油方面的润滑油、液压油、水乙二醇溶液、柴油、重油、燃料油、沥青、原油、高粘度高温油品物料压力泵送、点火供油、油品储运装卸系统中具有行业领先地位。

1.螺杆主杆与从杆.螺杆就相当于螺杆泵的心脏.其主要原理就是相互啮合的螺杆沿轴向输送介质（主要材质为40Cr， 38CrMoAl)
2.衬套螺杆泵的衬套及泵体的长度应至少能覆盖一个导程的螺杆副.（衬套主要材质为HT200/QT450-10/ZCuSn5Pb5Zn5/ZL109外壳为HT200/QT450-10）
3.泵体螺杆泵的衬套及泵体的长度应至少能覆盖一个导程的螺杆副.（材质为HT200/QT450-10）
4.机封座铸件直接加工（材质为HT200/QT450-10）
5.密封压盖密封压盖一般为车床加工产品.是连接密封件的重要部件.其精度要求非常高。
6.前端盖铸件直接加工（材质为HT200/QT450-10）
7.后端盖铸件直接加工（材质为HT200/QT450-10）
8.安全阀安全阀是起到保护泵及电机不被损坏的一套装置.由于泵出厂前就设定了使用的压力.故在超过此压力时.就会自动开启泄压.起到了一定保护的作用。
9.易损件为机械密封.轴承螺杆泵密封分为.机械密封（适用于介质润滑性好温度小于80°)填料密封(适用于润滑介质较差粘度大温度小于150°）和波纹管密封（适用于介质粘度大温度在250°）
轴承是泵运作的重要装置，在机械传动过程中起固定和减小载荷摩擦系数的部件。

系列说明:

系列特征

系列代号

结构型式

适用范围

性能范围

流量（m3/h）

最高工作压力  （bar）

滑油系列

3G

3GC

卧式单吸

20~150cst润滑油类及润滑性液体

0.3-94

  60

3GS
