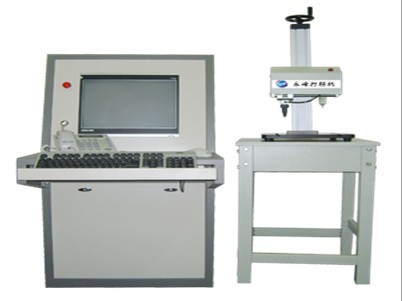

一、柜式气动打标机 硬件主要配置

1、计算机（电脑） (需方自配，也可由我公司代购)

2、控制器

驱 动 器： 进口步进电机驱动器。

3、打标机头

导 轨： 韩国进口双列滚珠直线导轨

电 机： 国产知名品牌电机

高 频 阀： 美国进口ＭＡＣ

空气过滤器： 台湾

二、柜式气动打标机 打印针

全硬质合金打印针，振动频率高于300次／秒，打印针硬度为HRC92度，可打印工件硬度小于62度。

三、柜式气动打标机 打印软件

软件系统由公司自行开发、研制的打印控制软件系统。

a、优化的步进电机算法。

b、可编辑、修改打印任意中英文字符、阿拉伯数字、图形，图形支持CAD软件功能。

c、标准的windows设计风格，软件能够在windows XP／2000／98中运行，软件具有友好的人机对话功能，便于操作人员很快掌握。

d、可进行VIN、流水号和日期的定制打印。

e、独有的打印对针和自动打印系统。

f、利于管理的打印工件计数器。

9、支持三轴同步旋转．（选配）

四、柜式气动打标机 工作原理:

打印内容输入计算机，计算机理成数据并输给智能控制器控制信号，智能控制器控制打印针在X-Y两维平面内按一定轨迹运动，同时打印针在压缩空气作用下作高频微冲击运动，从而在工件表面上打印出美观的凹形标记.

五、柜式气动打标机 性能特点
1、采用WINDOWS操作系统,软件编辑功能强大,易学适用;
2、可以编辑任意所需的字符和图形;
3、具备自动打印日期和流水号等功能;
4、二维工作台采用精密模具铸造,直线滚动导轨,自封闭、自润滑轴承，可靠性高；
5、配置控制柜、主机台使设备更合适工业现场；
6、在主机和控制器上选用可靠性更高的配置。

六、柜式气动打标机 应用范围
主要应用于汽车、摩托车、航空航天、船舶、石油机械、工程机械、钢铁、工具制造、军工产品、消防、模塑等行业，对各种材质的工件进行字符、图形等永久性标记。

七、柜式气动打标机 技术参数


尺寸
 主机 宽340×深420×高640（mm）

控制箱 宽380×深300×高120（mm）

主机台 ：宽500*深500*高700 （mm）

重量
 主机 45Kg、控制箱重量5Kg、控制柜80kg、主机台30kg

打标范围
 150×100mm（可订制）

升降高度
 320mm

打标速度
 50mm/s

打标深度
 0.01—2mm（视材料硬度而定）

针头硬度
 HRA92

气源
 0.3-0.5Mpa

功耗
 400W
