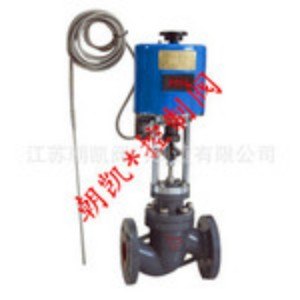

CK100RP系列电动衬四氟单座调节阀，是自控仪表中的执行单元。它由3810L电动执行机构和直通单座衬氟阀两部份组成，电压220VAC或24VDC，输入输出4-20MA，由于该阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），根据需要，可采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

阀体
形      式：单座柱塞型衬氟调节阀
阀门通径：DN15-200mm
公称压力：PN1.6、2.5MPa、
                  ANSI Class 125、150
法兰标准：JB78－59、JB/T79.2－94
                  ANSI BI6.5
连接形式：法兰
材      料：WCB衬、不锈钢衬四氟

上阀盖
标 准 型：-20℃－+150℃
压盖形式：螺纹压紧式，螺栓压紧式
填      料：V型聚四氟乙烯

阀内组件
阀芯形式：单座柱塞型阀芯
流量特性：等百分比特性、直线特性
材      料：不锈钢衬四氟
              （如需特殊材质订货时请注明）

执行机构
型      式： 3810L系列电动执行机构、PSL系列电动执行机构（如客户指定执行器品牌请注明）
输入输出：4—20mADC或1－5VDC
电源电压：AC220V 50HZ、AC380V定制
                  可选3810L型防爆电动执行机构，防爆等级：ExdⅡBT4

产品概述

电动软密封蝶阀是采用一体化结构，接入220VAC电源即可控制运转，也可加入控制模块，输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动软密封蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用电动硬密封蝶阀。电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。

技术参数





性能参数

公称通径DN(mm)  50-1800
公称压力  PN(MPa)  0.6  1.0  1.6
试验压力  强度试验  0.9  1.5  2.4
密封试验  0.66  1.1  1.76
低压气密试验  0.6  0.6  0.6
适用介质  空气、水、污水、蒸气、煤气、油品等。

外形尺寸

公称通径 DN(mm)  50  65  80  100  125  150  200  250  300  350  400  450  500  600  700  800  900  1000
L  90  90  100  115  130  140  150  250  270  290  310  330  350  390  430  470  500  550
L1  43  46  49  56  64  70  71  76  83  92  102  113  127  154  165  190  203  216
H  法兰式  63  70  83  105  115  137  164  206  230  248  289  320  343  413  478  525  585  640
对夹式  63  70  83  105  115  137  164  206  230  248  289  320  343  413  478  525  585  640
n-φd  4-18  4-18  8-18  8-18  8-18  8-22  12-22  12-26  12-26  16-26  16-30  20-30  20-33  20-36  24-36  24-39  28-39  28-42
H1  根据所配执行机构而定
A  根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D  165  185  200  220  250  285  340  405  460  520  580  640  715  840  910  1025  1125  1255
D1  125  145  160  180  210  240  295  355  410  470  525  585  650  770  840  950  1050  1170


型号定义如下：
ZXQ98-9696-R/I，
ZXQ98-4896-R/I，
ZXQ98-9648-R/I

1、 首先与电动执行器接好线，然后按A/M键与向下箭自动标定量程。
2、 自动情况下，5、7、8端子无源输入对应11、12、13端子输出。
3、 手动时，向上按键、向下按键对应控制11、12开与11、13闭。
4、 自动时，5、7、8端子开关量控制，同时在操作器PV上显示阀位。
5、  15、16角对应输出阀位信号。
