一、概述：

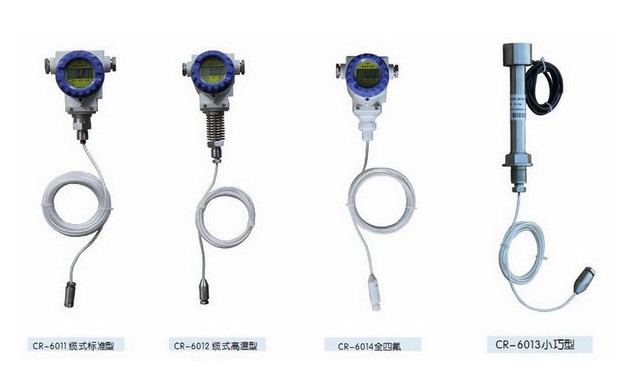

CR-601/602系列电容式液位变送器，适用于高温高压、强腐蚀、易结晶、易堵塞等恶劣条件下连续检测各种液体。适合测量污水、酸碱溶液、和锅炉的水位,整机无任何可动或弹性部件，耐冲击、安装方便、可靠性高、精度高、性能价格比好。可替代传统的浮球式、投入式、差压式等液位变送器在各种场合下应用。
产品核心部件采用先进的射频电容检测电路经过16位单片机经过精确的温度补偿和线性修正，转化成标准电信号（一般为4~20 mA）。可选HART、CANBUS、485通讯协议进行系统组态。全系列变送器都具有自校准功能，用户可通过两个按键进行“零点”、“量程”自动校准，以适应各种复杂场所的不同要求。
产品符合GB3836.4-2000《爆炸性气体环境用电设备 第4部分 本质安全型“i”》和GB3638.1-2000《爆炸性气体环境用电设备 第1部分 通用要求》，防爆标志：ExiaⅡC T6，它适用于0区、1区、2区，含有ⅡA～ⅡC类，T1～T6组爆炸性气体混合物的场所，并经国家防爆电气产品质检中心检验合格，取得防爆证，编号：CNEx08.1965。

二、仪表特点：
▲结构简单，无任何可动或弹性元部件，因此可靠性极高，维护量极少。一般情况下,不必进行常规的大、中、小维修。
▲多种信号输出，方便不同系统配置。
▲适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
▲特别适用于酸、碱等强腐蚀性液体的测量。
▲完善的过流、过压、电源极性保护。

三、性能指标：
● 检测范围：0.01~30m
● 精    度:  0.2级、0.5级
● 承压范围:  -0.1MPa~32MPa
● 探极耐温:  -50~250℃
● 环境温度: -20~60℃
● 储存温度：-55℃～+125℃
● 输出信号: 4～20mA、4～20mA叠加HART通讯、485通讯、CAN总线通讯
● 供电电压:  12～28VDC（需经安全栅供电）
● 固定方式:螺纹安装M20×1.5、M27×2，
            法兰安装DN25、DN40、DN50。特殊规格可按要求定制
● 接湿材质:  316不锈钢、1Gr18Ni19Ti或聚四氟乙烯
● 长期稳定性:  ≤0.2%FS/年，
● 温度漂移：≤0.02%FS/℃（在0～70℃范围内）
● 防爆等级：本安ExiaⅡC T6  隔爆ExdⅡC T5
● 防护等级：IP67
● 本安参数：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.042uf， Li：0mH

四、接线：
变送器为标准二线或三线制仪表，电源（信号）端子位于仪表壳体内的接线侧，信号线应使用屏蔽线或两根纽在一起的双绞线，尽量不要与其它电源线一起通过线管或明线槽，也不可在大功率设备附近穿过。

图1、标准型液位变送器接线图

 图2、HART通讯变送器接线图


 图3、本安型接线图

五、安装与调试:
缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时，可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心应手。(附图)



在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用，加配重时一定要要把配重物体放入容器底部，以免拉坏传感导线 。
在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。
   使用CR602型杆式液位变送器时，如果不是金属容器，则需要把变送器的外壳用一根导线接入容器的底部，否则测量不准确。
本产品在出厂时已经校准，若需要现场调整可采取以下方法：
B：采用智能电路的调试方法：
现场调零------当液位位处于最低位时，同时按住“Z”键和“S”键8秒钟后同时松开，再将 “Z” 键按一下，输出电流自动调整到4mA。
现场调满------当液位处于最高位时，同时按住“Z”键和“S”键8秒钟后同时松开，再将“S”键按一下，输出电流自动调整到20mA。
B：采用模拟电路的调试方法：
当液位在下限时，用螺丝刀缓慢旋转“Z”电位器，观察电流表的读数接近4mA。
当液位在上限时，用螺丝刀缓慢旋转“S”电位器，观察电流表的读数接近20mA。
      如此反复2-3次以上，直到零点和量程都分别为准确的4mA和20mA。
调整好后，应将变送器的盖子拧紧。

六、注意事项：
1、凡供货产品均带有产品合格证及使用说明书,其中有产品编号、技术参数、接线图、出厂日期等,请认真查对,以免用错.
2、安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口一致。若为螺纹接口，应慢速拧紧，
