1、 基本原理：调压器就是匝比连续可调的自耦变压器，当调压器电刷借于手轮主轴和刷架的作用，沿线圈的磨光表面滑动时，就可以连续地改变匝比

    ，从而使输出电压平滑地从零调节到最大值。

    2、 主要结构

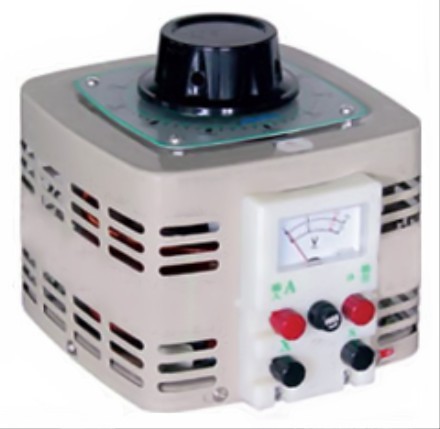

    （1） 单元结构：TDGC2-10kVA及TDGC2J-7kVA以下为调压单元结构，由线圈、电刷、手轮、刻度盘以及底座、外罩等组成，三相及单相大容量调压

    器等由几个相同规格的单元组合而成。单元调压器绕组联接如图一所示。图中U1——输入电压，U2——输出电压，D——电刷。

    （2） 单相组装结构：单相大容量调压器系由几个相同规格的单元组装而成，各单元接触组的电刷装在同一个主轴上，线圈输入端并联接，输出端连接

    平衡电抗器，以平衡单元间电流分布并拟制环流。单相大容量调压器绕组联结如图二、图三所示，U1——输入电压，U2——输出电压，D——电刷，DK、

    DK1、DK2是平衡器。

    （3） 三相组装结构：三相调压器由三个相同规格的单元同轴组装而成。绕组联接成星式，如图四所示。
