上海豪桥阀门有限公司

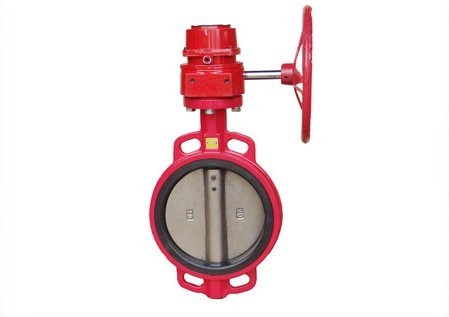

信号蝶阀 XD371X

特点1.小型轻便，容易拆装及维修，并可在任意位置安装。
       2.结构简单、紧凑，90o回转开启迅速。
       3.操作扭矩小，省力轻巧。
       4.流量特性趋于直线，调节性能好。
       5.启闭试验次数多达数万次，寿命长。
       6.达到完全密封，气体试验泄漏为零。
       7.更换零件材质，配对，可适用多种介质。
性能规范
       公称压力PN1.6MPa      公称通径DN50へDN600
       公称压力PN1.0MPa       公称通径DN700へDN1000
       适用介质水、       使用温度正常-10oc-+150oc
       法兰标准符合GB2555-81标准。 规格
DN  H1 H2 A B C E L D1 z-d 螺栓
n-M 重量
kg
50 64 88 196 125 66 - 45 125 4-Ф18 4-M16 9
65 80 115 196 125 66 - 51 145 4-Ф18 4-M16 11
80 85 130 196 125 66 - 52 160 4-Ф18 4-M16 12
100 110 150 226 152 92 - 58 180 4-Ф18 8-M16 25
125 127 170 226 152 92 - 58 210 4-Ф18 8-M16 28
150 140 185 226 152 92 - 58 240 4-Ф22 8-M16 31
200 175 215 470 230 145 145 65 295 4-Ф22 8-M20 53
250 206 245 470 230 145 145 70 350 4-Ф22 12-M20 64
300 242 285 470 230 145 145 80 400 4-Ф22 16-M20 96
350 265 305 470 230 145 145 85 460 4-Ф22 16-M20 123
400 308 357 610 298 145 165 95 515 4-Ф22 16-M20 160
450 330 385 610 298 145 165 125 565 4-Ф26 20-M24 180
500 350 450 610 298 145 165 139 620 4-Ф26 20-M24 225
600 410 510 698 382&nbs
