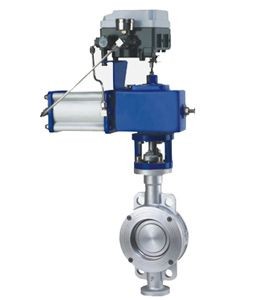

气动三偏心蝶阀 ZSHW/ZSHW

■气动三偏心蝶阀概述
ZSHW气动三偏心蝶阀，由气动活塞式执行机构和三偏心蝶阀组成。
最新的三偏心设计原理，具有密封性能好、阀体流道畅通、流通能力大、蝶板与阀座之间摩擦少、寿命长、适用范围广、修护方便等特点。
广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
■气动三偏心蝶阀阀体
型    式三偏心型
公称通径80～1000mm
公称压力PN1.0、1.6Mpa
连接型式对夹式、法兰式(法兰标准JB/T79.1-94、79.2-94等)
材    料铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 阀盖与阀体成一整体  -45～+400℃
压盖型式螺栓压紧式
填    料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
■气动三偏心蝶阀阀内组件
阀芯型式部分球面型
蝶板材料铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
额定行程全开90°
■气动三偏心蝶阀执行机构
型    式DA、SR、AW、GT单作用、双作用活塞式执行机构
供气压力400～700Kpa
气源接口G1/4〞、G1/8〞、G3/8〞、G1/2〞、
环境温度-30～+70℃
■气动三偏心蝶阀阀作用型式
单作用执行机构气关式(B)－－失气时阀位开(FO)；气开式(K)－－失气时阀位关(FC)
双作用执行机构气关式(B)－－失气时阀位保持(FL)；气开式(K)－－ 失气时阀位保持(FL)
■气动三偏心蝶阀附件
定位器(HEP型、YT1000型)、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
